Technical parameters
Product model

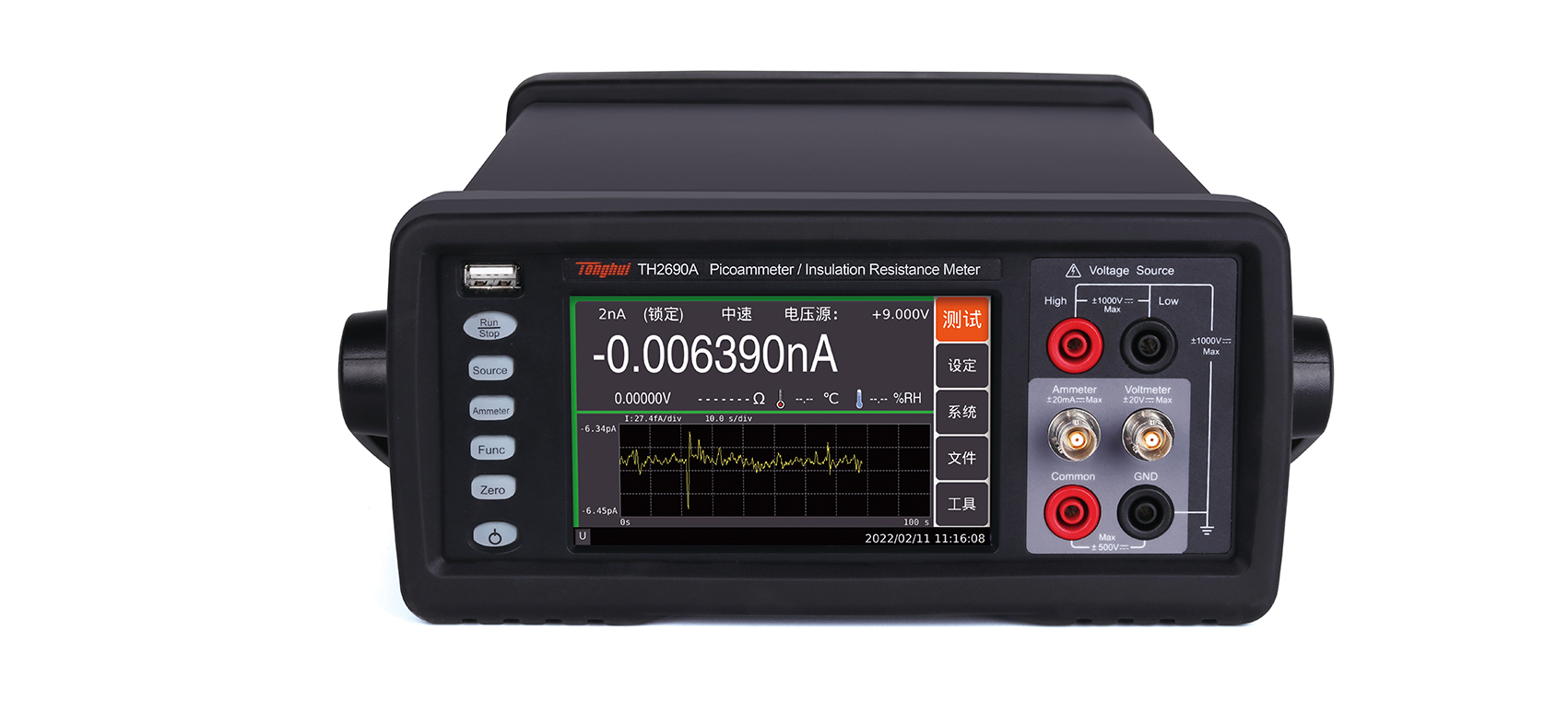

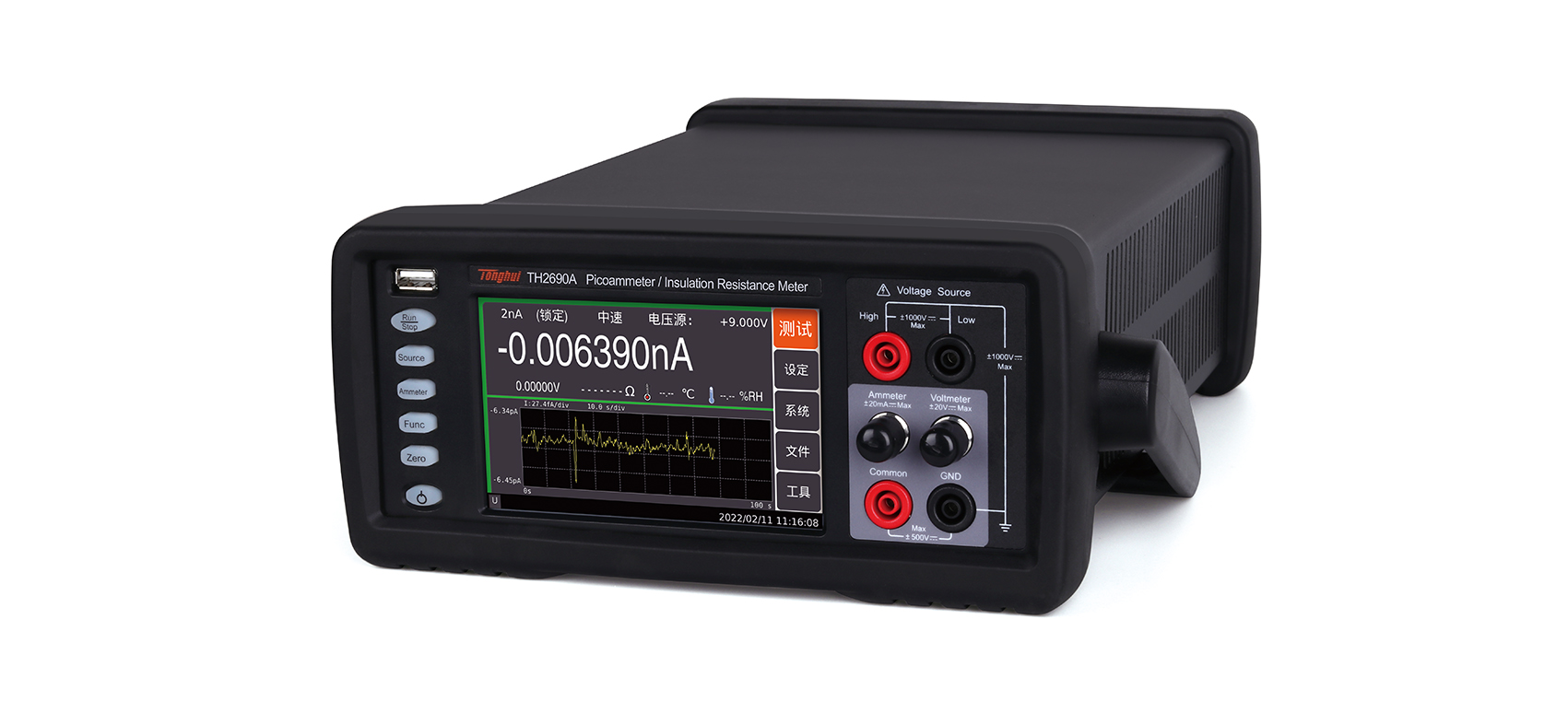

TH2690A
Show
Show器
5.0 寸电容式触摸彩色LCD Show器
Measurement resolution
6½ Bit
Current measurement
The range of
Precision
Resolution
20pA
------
------
200pA
------
------
2nA
± （0.2%+50fA ）
1fA
20nA
± （0.2%+3pA ）
10fA
200nA
± （0.2%+5pA ）
100fA
2 μ A
± （0.1%+50pA ）
1pA
20 μ A
± （0.05%+500pA ）
10pA
200 μ A
± （0.05%+5nA ）
100pA
2mA
± （0.05%+50nA ）
1nA
20mA
± （0.05%+500nA ）
10nA
Resistance measurement
The range of
Precision
Resolution
1M Ω
± （0.135%+1 Ω ）
1 Ω
10M Ω
± （0.135%+10 Ω ）
10 Ω
100M Ω
± （0.185%+100 Ω ）
100 Ω
1G Ω
± （0.285%+1k Ω ）
1k Ω
10G Ω
± （0.41%+10k Ω ）
10k Ω
100G Ω
± （0.41%+100k Ω ）
100k Ω
1T Ω
± （0.45%+1M Ω ）
1M Ω
10T Ω
------
------
100T Ω
------
------
The range of
电流The range of
Voltage source
1M Ω
200 μ A
20V
10M Ω
20 μ A
20V
100M Ω
2 μ A
20V
1G Ω
200nA
20V
10G Ω
20nA
20V
100G Ω
2nA
20V
1T Ω
2nA
200V
10T Ω
------
------
100T Ω
------
------
Maximum measured resistance
10T Ω
Voltage measurement (independent input unit)
The range of
Precision
Resolution
2V
± （0.05%+40 μ V ）
1 μ V
20V
± （0.05%+400 μ V ）
10 μ V
Input impedance
>200T Ω
电荷测量（指标在1s In effect)
The range of
------
2nC
------
20nC
------
200nC
------
2 μ C
------
Voltage source
The range of
Precision
Resolution
20V
± （0.05%+2mV ）
700 μ V
1000V
± （0.05%+100mV ）
35mV
The range of
Maximum output current
20V
± 20mA
1000V
± 1mA
Voltage source功能
直流、扫描( 单扫描、双扫描、列表扫描) 、ARB ( 方波)
温度测量范围及Precision
-40 ℃ -10 ℃
1 ℃
10 ℃ - 55 ℃
0.5 ℃
55 ℃ - 80 ℃
1 ℃
湿度测量范围及Precision
0 - 20%RH
4%
20- 80%RH
3%
80-RH
4%
View mode
Meter view, graph view, histogram, scroll view
Test terminal
Voltage input
三轴BNC
Current input
三轴BNC
Voltage output
√
COMMON
√
GROUND
Banana seat

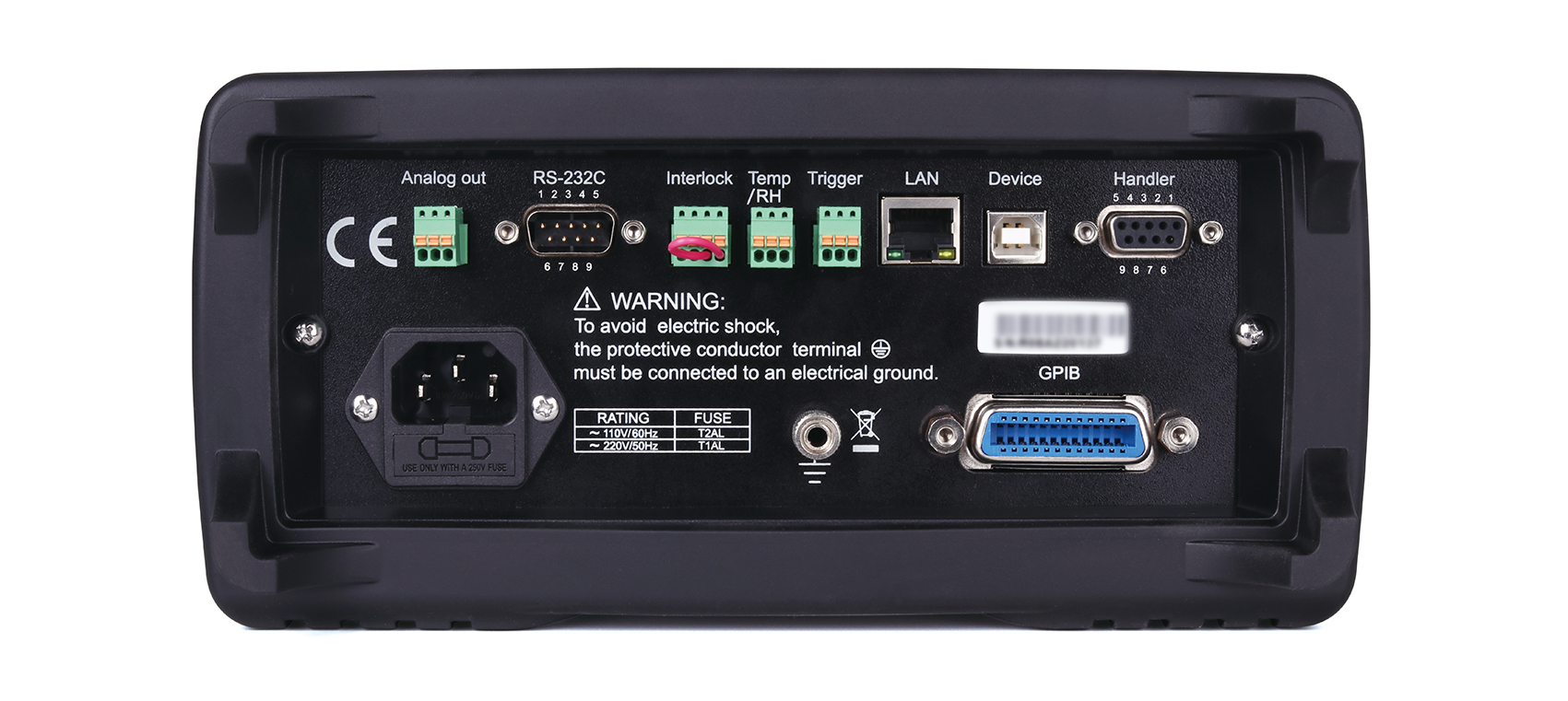

Interface
D/A Output
± 2V FS
HANDLER
√
通讯Interface
RS232 、USB DEVICE 、USB HOST 、LAN 、GPIB
Sensor input
Temperature and humidity
互锁输入
√
Ambient temperature and humidity
使用Temperature and humidity
0 ° C--45 ° C ,30 %--80 % , no condensation
存放Temperature and humidity
-20 ° C--60 ° C ,10 %--90 % , no condensation
Precision保证
23 ℃± 5 ℃ ,30%-80%RH
Preheating time
1 Hour
Ambient temperature change
自校准后小于± 3 ℃
Calibration period
1 Year
General index
Power supply
AC ：90 V--264 V, 50/60 Hz ;或DC ：127 V —370 V
Power
Shelf size
215(W) × 88(H) × 412(D)
Overall dimensions
235(W) × 111(H) × 440(D)
The weight of
3.5kg
Attachment
| Optional | |||||
| Part name | Model number |
|
|
|
|
| Connect cables | TH26058B |
|
|
|
|
| Φ4 lantern marker (red and black one each) | TH26058E |
|
|
|
|
