您现在的位置:首页 > 产品中心 > 胜利仪器 > VICTOR 4108CC大型地网接地电阻测试仪

  • VICTOR 4108CC大型地网接地电阻测试仪

    型号:VICTOR 4108C

    品牌:胜利仪器

    简介:产品名称:大型地网接地电阻测试仪又名工频接地电阻测试仪

  • VICTOR 4108C数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了变频交流电源、双频测量技术、大可触摸彩屏和微处理机技术,满足二线、三线、四线测试阻抗要求,同时可以测量土壤电阻率,跨步电压,分布电势,接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等,符合电力变电站和防雷装置检测仪器标准。仪表测试、快速、简捷、稳定可靠等特点。
    本测试仪输出开路电压可达400V,短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值,大屏显示一目了然。同时存储100组数据,电阻测量范围:0.030Ω~2000Ω。可通过热敏打印机打印出测量数据。

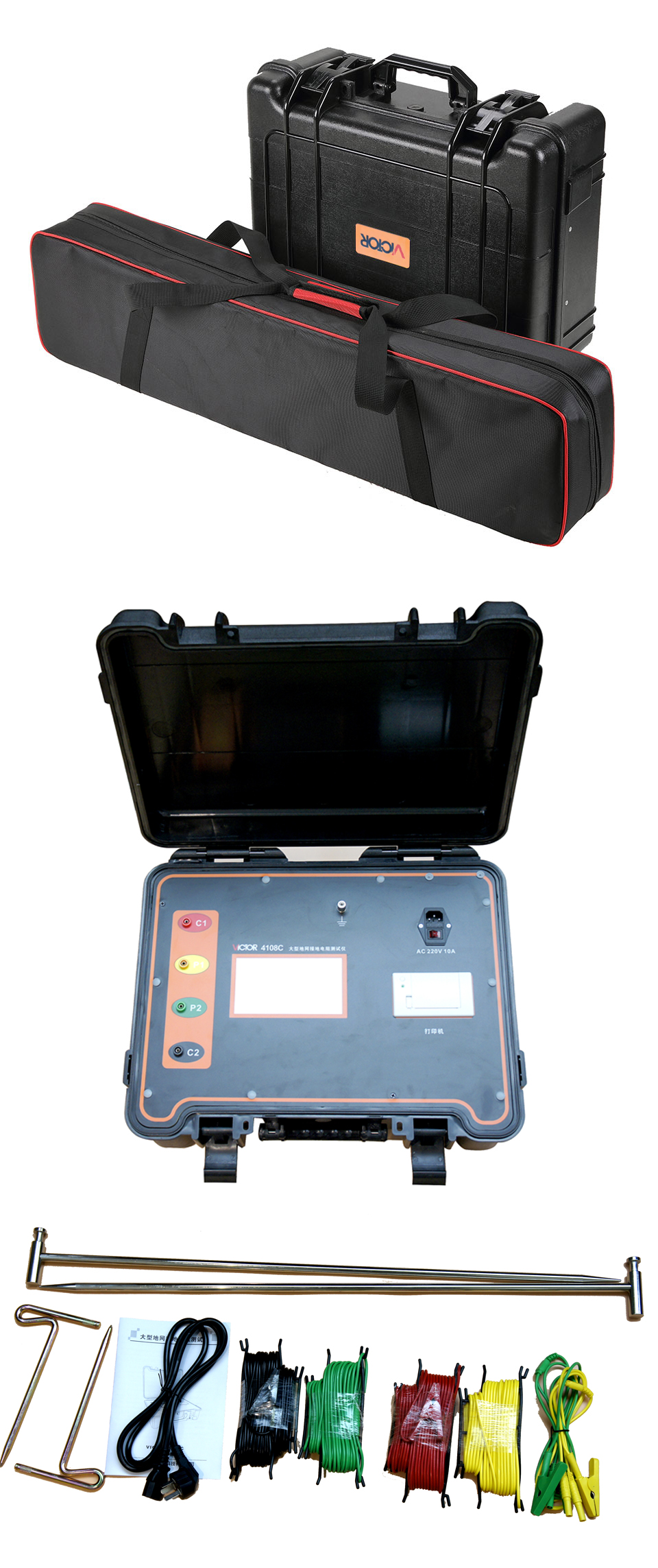

    VICTOR 4108C数字式大型地网接地电阻测试仪由主机、测试线、接地棒等组成,具有历史数据读取、查阅、保存、打印等功能。
    技术指标

        接地阻抗测量、土壤电阻率测量,跨步电压测量,分布电势测量,接触电压测量
    接地阻抗0.030~1.999Ω精度:±0.5%FS±5dgt分辨率:0.001Ω
    2.00~19.99Ω分辨率:0.01Ω
    20.0~199.9Ω分辨率:0.1Ω
    200~2000Ω分辨率:1Ω
    土壤电阻率0.000~9.999Ωmρ=2πaRX (3)分辨率:0.001Ωm
    10.00~99.99Ωm分辨率:0.01Ωm
    100.0~999.9Ωm分辨率:0.1Ωm
    1000~9999Ωm分辨率:1Ωm
    10.0~99.9KΩm分辨率:0. 1KΩm
    100~999KΩm分辨率:1KΩm
    跨步电压、分布电势、接触电压0.030~1.999VU=I RX (4)分辨率:0.001V
    2.00~19.99V分辨率:0.01V
    20.0~199.9V分辨率:0.1V
    200~600V分辨率:1V
    阻抗角测量0~360.0°
    分辨率:0.1°
    弧度0~6.281
    分辨率:0.001
    额定测量功率2000W
    抗干扰能力抗工频50Hz电压50V
    基准条件23℃±5℃,70%rh以下   (辅助接地电阻20Ω±10%,对地电压<10V)
        AC 220V 10A (50Hz)
        可调节背光亮度
    测量方式四线测试、三线测试、两线测试
    测量方法接地阻抗:额定电流法,
    短路电流输出1A、2A、3A、4A、5A(5档设置)
    土壤电阻率电极间距范围可设定1m~100m
    测试频率45Hz、55Hz、自动双频可选
    短路电流AC  5A±10% 正弦波
    空载电压AC  400V±10% 正弦波
    显示模式7寸触控彩屏

    测量指示测量进度显示,测量提示动画显示
    仪表尺寸长宽高:540mm×440mm×210mm
    标准测试线长红色15m,黑色15m,黄色10m,绿色10m,黄色1.5m,绿色1.5m各1条
    辅助接地棒800mm 2根200mm 2根
    测量时间接地阻抗:约1分钟/次
    打印内置热敏打印机
    打印纸规格57*40mm
    数据存储100组,“保存!”存储指示,显示“保存失败,空间已满!”字符表示存储已满
    数据查阅
    溢出显示量程溢出功能:“OL”符号显示
    自动关机
       待机: <110W
    测量:2000W
        仪表:27 kg
    测试线、辅助接地棒、仪表袋:5.5kg
    工作温湿度-10℃~40℃;80%rh以下
    存放温湿度-20℃~60℃;70%rh以下
    绝缘电阻10MΩ以上(电路与外壳之间500V)
        AC 3700V/rms(电路与外壳之间)
    电磁特性IEC61010-4-3,无线频率电磁场≤1V/m
    适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
