耐压测试

输出电压

AC

电压范围

0.05 ~ 5.0kV

电压波形

50/60Hz ±0.1% 正弦波

输出功率

500VA（5.0kV 100mA）

DC

电压范围

0.05 ~ 6.0kV

输出功率

150VA（6.0kV 25mA）

负载变动率

±（1%设定值 + 0.2%满刻度） （额定功率）

电压精度

1% 设定值 +   0.1% 满刻度

电压分辨率

2V

电流测试范围

AC

电流范围

0.001mA-120mA（电压≤4kV）0.001mA-100mA（电压>4kV）

电流分辨率

0.001mA

电流精度

±（1%读值 + 0.5%满刻度）

DC

电流范围

0.0001mA-25mA（电压≥1.5kV） 0.0001mA-20mA（电压＜1.5kV）

电流分辨率

0.1uA

电流精度

±（1%读值 + 0.5%满刻度）

短路电流

200mA (仅交流测试)

快速放电功能

测试结束后自动放电（DCW）

绝缘电阻测试

输出电压

DC : 0.05 ~ 5.0kV

电压分辨率

2V

电压精度

1% of 设定值 + 0.1% 满刻度

电阻测试范围

1MΩ-50.0GΩ

电阻分辨率

0.1MΩ

电阻测试精度

电压>1000V

1MΩ ~ 1GΩ : ± (3% +   0.1% 满量程)

1GΩ ~ 10GΩ : ± (7% +   2%满量程)

10GΩ ~ 50GΩ : ± (10%   + 1%满量程

电压≧500V ,≦1kV

0.1MΩ ~ 1GΩ : ± (3%   + 0.1% 满量程)

1GΩ ~ 10GΩ : ± (7% +   2%满量程)

10GΩ ~ 50GΩ : ± (10%   + 1%满量程)

电压<500V

0.1MΩ ~ 1GΩ : ± (3%   + (0.2*500/Vs)%量程)

快速放电功能

测试结束后自动放电

电弧侦测

程序设定

AC

1mA - 20mA

DC

1mA - 10mA

OSC开短路侦测

采样标准电容范围

0.001～40nF

开路判断范围

10%～

短路判断范围

～500%

时间设定

测试时间

0.3～999s，0 表示持续测试

上升时间

0.1～999s，0 表示关闭

下降时间

0.1～999s，0 表示关闭

等待时间

0.1～999s，0 表示关闭 （仅直流耐压）

安全防护功能

高压浮动输出

测试模式

ACW、DCW、IR

----------

漏电流

＜3.5mA ac/dc

触电保护

0.5mA ±0.25mA 可选择:打开或关闭

启动保护 Interlock

引脚接低，才允许高压输出

面板操作保护

键锁、密码

报警指示

合格: 短音,绿灯; 不良品   : 长音,红灯

存储与接口

内部存储器

可存储 100 个文件，每个文件可编辑   50 个步骤

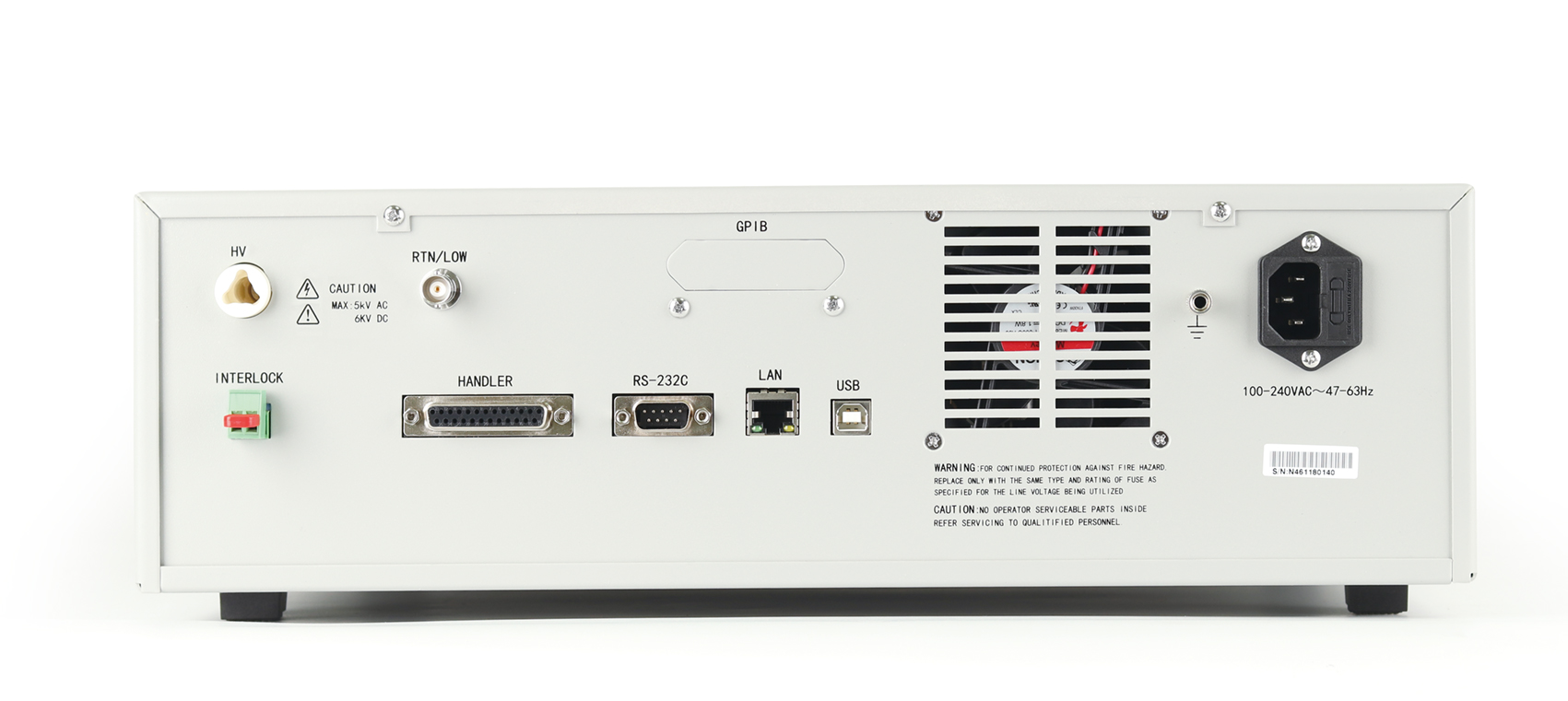

标配接口

RS232、USB DEVICE、USB HOST、LAN、HANDLER

选配接口

GPIB

环境温度与湿度

参数比对温度

18℃～28℃，湿度: 30%～70%RH

正常工作温度

0℃～45℃，湿度: 20%～90%RH

储藏环境温度

-10℃～55℃，湿度:< 80%RH

一般指标

电源

100V～240VAC，47Hz～63Hz

功率

空载:< 100W 额定功率:1000W

尺寸

430mm（W）x  132mm（H）x 500mm（D）

重量

21Kg
