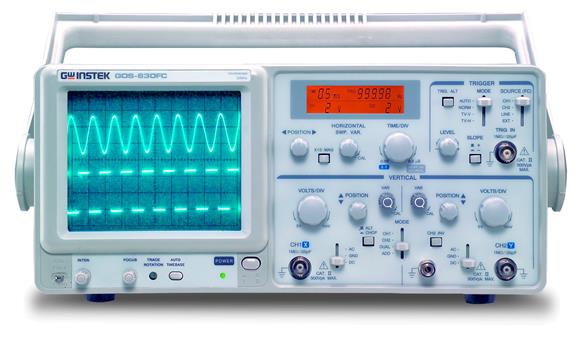

| 垂直系统 |
| 灵敏度 | 1mV ～ 5V/div , 以1-2-5顺序共12文件位 |
| 度 | ≦3%, (1mV/div, 2mV/div: 5%) |
| 微调垂直灵敏度 | ≦1/2.5 面板读值 |
| 频宽 | DC～30MHz (1mV/div, 2mV/div: DC～7MHz) |
| 上升时间 | 约 11.7ns (1mV/div, 2mV/div: Approx. 50ns) |
| 输入阻抗 | 约 1MΩ // 约 25pF |
| 方波特性 | 过激量 : 5% (在 10mV/div 档位时) |
| 线性度 | <±0.1div 的振幅变化 |
| 垂直模式 | CH1, CH2, DUAL (ALT/CHOP), ADD |
| 重复斩波频率 | 约 250kHz |
| 输入耦合方式 | AC, DC, GND |
| 输入电压 | CAT II 300V(DC+ACpeak) |
| 共模抑制比 | 50:1 或更好 在50kHz 正弦波 |
| 触发系统 |
| 触发源 | CH1, CH2, ALT, LINE, EXT |
| 耦合 | AC : 20Hz 至全带宽 |
| 极性 | + / - |
| 灵敏度 | 20Hz ～ 2 MHz : 0.5 div, TRIG-ALT : 2 div, EXT : 200mV |
| 2MHz ～ 30MHz : 1.5 div, TRIG-ALT : 3 div, EXT : 800mV |
| TV : 同步脉波1 div (EXT: 1V) |
| 触发模式 | AUTO , NORM , TV-V , TV-H |
| 外部触发信号输入 |
| 输入阻抗 | 约 1MΩ// 约 25pF |
| 输入电压 | CAT II 300V(DC+AC peak) |
| 水平系统 |
| 扫描时间 | 0.2μS ～ 0.5 S/div , 依1-2-5 顺序共20 档位 |
|
| 扫描时间准确度 | ±3% |
| 可变扫描时间控制 | ≦面板显示值的1/2.5 |
| 扫描放大倍率 | 10 倍 |
| ×10MAG 扫描时间准确度 | ±5% (20nSec～50nSec 未校准) |
| 线性度 | ±3%, ×10MAG:±5% (20ns 和 50ns 未校准) |
| X-Y 模式 |
| 灵敏度 | 与垂直轴相同 |
| 带宽 | DC 至 500kHz |
| X-Y 相位差 | ≦3° 在 DC ～50kHz |
| Z 轴 |
| 灵敏度 | 5 Vp-p (输入正信号时轨迹会变暗) |
| 带宽 | DC ～ 2MHz |
| 输入阻抗 | 约 47kΩ |
| 输入电压 | CAI II 30V(DC+AC peak) |
| 校正电压 |
| 波形 | 正向方波 |
| 频率 | 约 1 kHz |
| 占空比 | 在 48:52以内 |
| 输出电压 | 2 Vp-p ±2% |
| 输出阻抗 | 约 1 kΩ |
| 计频器 |
| 显示数位 | 十进制 5位 |
| 频率范围 | 50Hz~30MHz |
| 度 | ±0.05% : 50Hz~1kHz, ±0.02% : 1kHz~30MHz |
| 测量灵敏度 | > 2div |
| LCD |
| 显示 | VOLT/div, TIME/div, X-Y 模式, 频率 |
| 背光颜色 | 橘色 |
| CRT |
| 形式 | 内附刻度线之6-inch 直角形 |
| 磷光质和加速电压 | P 31 & 约 2kV |
| 有效屏幕尺寸 | 8 × 10 div (1 div = 10mm (0.39in)) |
| 旋转轨迹 | 可调整 |
| 电源 |
|
| 线性电压 | AC 115V, 230V±15% 可选 |
| 频率 | 50Hz/60Hz |
| 存储环境 |
| 温度 | -10℃ to 70℃ |
| 湿度 | 70%RH () |
| 附件 |
| 标配 | 用户手册 x 1 |
| 电源线 x 1 |
| 探棒 x 2 |
| 尺寸和重量 |
|
| 310(W) x 150(H) x 455(D) mm |
| 约 8.2kg |
