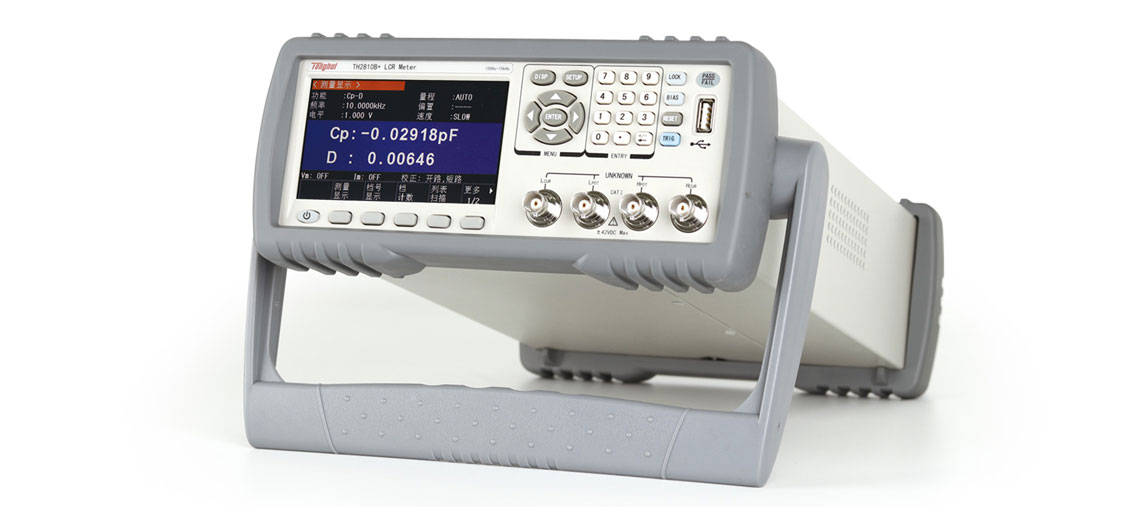

显示器

4.3寸TFT LCD

读数

6位读数分辨率

测试参数

L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%

基本准确度

0.1%

等效方式

串联,并联

量程方式

自动,保持

触发方式

内部,外部,手动,线

测量速度

快速:19ms，中速:83ms，慢速:333ms

清零功能

开路，短路，负载

测试端配置

5端

测试信号频率

100Hz,120Hz,1kHz,10kHz

输出阻抗

10 Ω 、100 Ω

AC测试信号电平

0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms

LCR参数显示范围

|Z|,R,X

0.00001Ω   - 99.9999MΩ

C

0.00001pF -   9.99999F

L

0.00001uH -   99.9999KH

D

0.00001 -   9.99999

Q

0.00001 -   99999.9

△%

-999.999% -   999.999%

θr

-3.14159 -   3.14159

θd

-179.999 -   179.999

平均次数

1-255

数学运算

直读，△ABS，△%

触发延时

0 - 60.000s，1ms步进

步进延时

0 - 60.000s，1ms步进

列表扫描

10点列表扫描每扫描点可单独分选可对频率，AC电压进行扫描测试

比较器功能

10档分选，BIN1-BIN9,NG,AUX

档计数功能

PASS，FALL前面板LED显示

内部非易失性存储器

40组LCRZ仪器设定文件

外部USB存储器

仪器设定文件，CSV数据文件

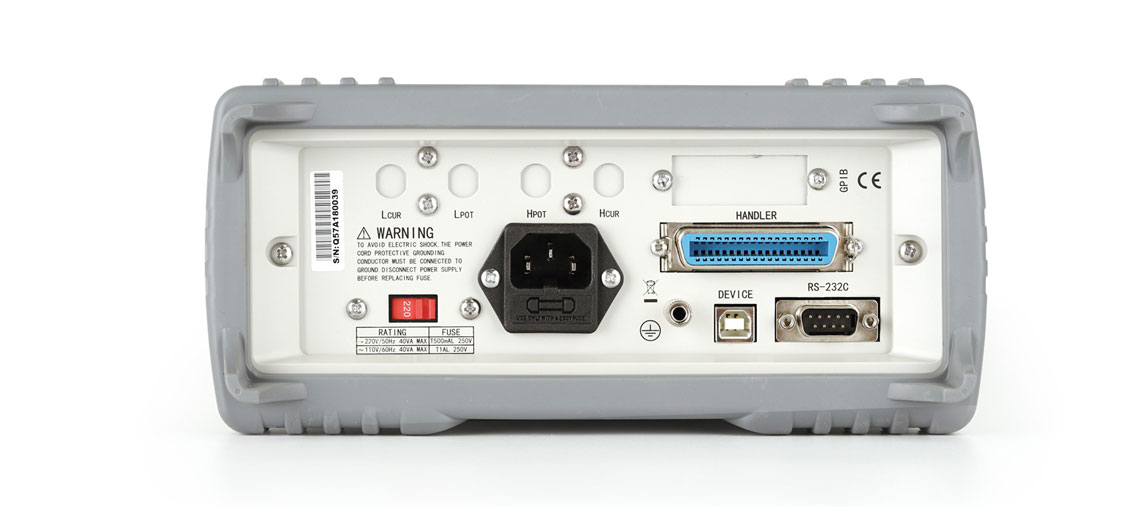

接口

控制接口

HANDLER

通讯接口

USB HOST，RS232C，RS485（选件）

存储接口

USB DEVICE

双频测试

任意两点频率可选

V/I监视

有

上架体积（mm）

215(W)x88(H)x335(D)

外形体积（mm）

235(W)x105(H)x360(D)

重量

3.6kg
