产品概述

本模块为基于龙芯2K1500处理器研制的SOC单芯片解决方案，参考PICMG COM Express规范以及COM Express Type10的pin脚定义，尺寸为Mini Module(84mmx55mm)。模块采用2K1500处理器，双核主频1.1GHz(TDP)，标配板载2GB DDR3内存颗粒（可选4GB），板载8GB EMMC（可支持128GB），模块采用产化元器件设计。

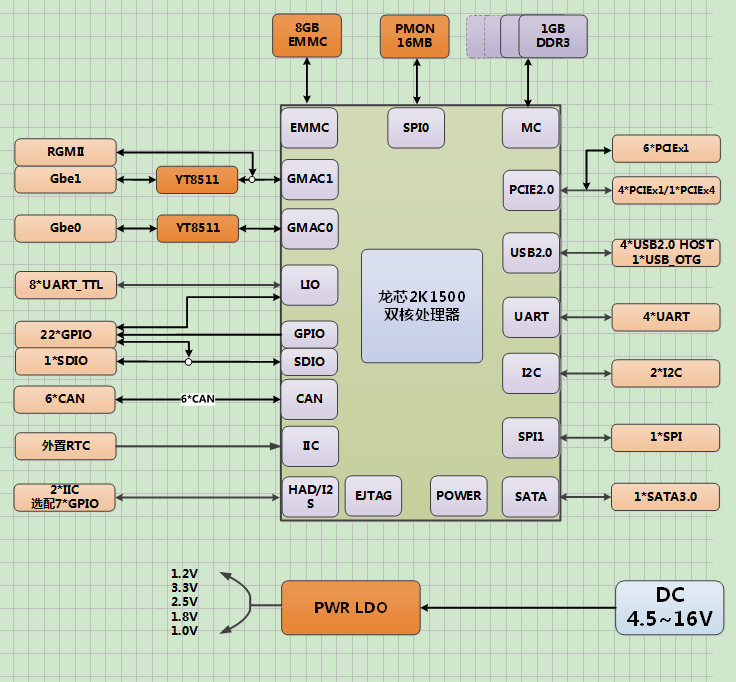

模块COM-E接口支持2个千兆网口（其中Gbe1可选1路RGMII）；4路PCI-E2.0 x 1（可选1路PCI-E2.0x4），1路PCI-E2.0x4（可选2路PCI-E2.0x1，其中1路支持PCIe EP mode）；1路SATA3.0，6路CAN端口，12路TTL串口（其中8路串口与 LIO接口复用），4路USB 2.0端口，1路USB2.0_OTG，22路GPIO和2路独立的SPI（其中一路支持两个片选）；模块典型功耗5W。

本产品采用全表贴化设计，具有稳定、安全、可靠、实用性强等特点，可广泛应用于、政府、科研、医疗、数控、通讯、交通等领域。

产品特点

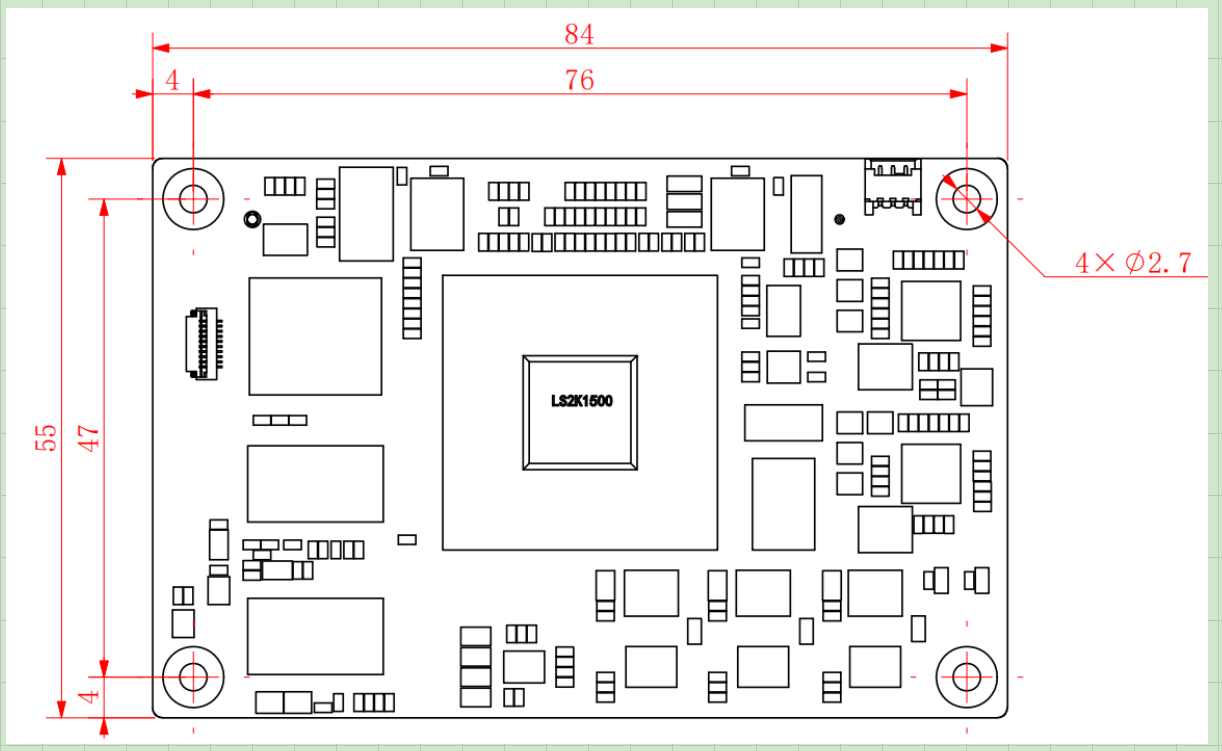

COM-Express Mini模块，尺寸84*55mm；
处理器：龙芯2K1500双核处理器，主频1.1GHz；
内存：板载2GB DDR3工业级国产内存颗粒，可选4GB；
存储：板载8GB EMMC，可选128GB；
网络：板载2路千兆网络接口，其中网口Gbe1可选1路RGMII；
PCI-E：4路PCI-E2.0 x 1（可选1路PCI-E2.0x4），1路PCI-E2.0x4（可选2路PCI-E2.0x1，其中1路支持PCIe EP mode）；
SATA：1路SATA3.0接口，支持6Gbps传输；
USB：4个USB2.0接口，1路USB2.0_OTG；
2路独立的SPI，其中一路支持两个片选，共支持3路SPI，3路I2C；
6路CAN2.0接口；
4个GPI接口，4个GPO接口，14个GPIO；
12V或者5V 供电 ，支持宽压4.5V~16V供电，来电自启动；

国产化：元器件国产化。

产品规格
