瑞芯微RK3568产化模块
模块选用瑞芯微RK3568高性能低功耗处理器。 RK3568定位中高端通用型SoC，采用22nm制程工艺，集成4核ARM A55处理器和高性能Mali G52 2EE图形处理器，支持4K 60fps H.265/H.264/VP9视频解码, 1080P 60fps H.265/H.264视频编码，主频2.0GHz。本COM-E模块标配板载DDR4 4GB内存，板载64GB EMMC（可扩展128GB）。显示输出接口支持1路单通道LVDS，可选MIPI或者EDP，1路HDMI2.0接口支持4K显示；显示输入支持1路MIPI_CSI接口，支持摄像头。
模块具有丰富的IO接口：默认支持2路自适应千兆网口，其中1路千兆网口可选为RGMII接口，1路音频接口，1路SPI接口，1路I2C接口，2路USB3.0_HOST (HOST0可选1路OTG，HOST1可选1路SATA3.0)，2路USB2.0_HOST，2路CAN2.0，1路PCI-E2.1，2路PCI-E3.0(可选1路PCI-E3.0X2），集成标准的音频输入输出信号，4路TTL串口，12路GPIO，2路PWM。
模块支持linux系统，支持适配银河麒麟、翼辉等国产操作系统，采用标准COM-E mini尺寸84mm x55mm，功耗2W～6W。
模块采用全表贴、产化设计，具有功耗低、体积小、满足宽温工作环境的特点。产品可应用于车载网关、工控平板、工业检测、车载中控显示等嵌入式行业市场。
产品特点
Ø 处理器：RK3568四核处理器，集成高性能Mali G52 2EEGPU，主频2.0GHz；
Ø 内存：板载4GB DDR4工业级国产内存颗粒；
Ø 存储：板载64GBEMMC，支持128GB。预留64MB NOR FLASH；
Ø 显示：1路LVDS接口（可选MIPI或者EDP），1路HDMI接口支持4K显示；
Ø 网络：2路自适应千兆网口，其中1路可选RGMII接口；
Ø PCI-E：1路PCI-E2.1 x1接口，2路PCI-E3.0；
Ø SATA：2路SATA3.0接口(USB3.0_HOST1复用SATA1，PCIE2.1复用SATA2)；
Ø USB：2路USB3.0_HOST（其中1路可选USB2.0_OTG），2路USB2.0_HOST；
Ø AUDIO：标准MIC输入、Headphone-out以及SPK音频接口；
Ø 支持2路CAN2.0；1路SPI；1路I2C；12路GPIO；
Ø 4.5V～20V宽电压输入；
Ø 支持特殊工业级-45℃~85℃工作温度；
Ø 标准MINI COM-E 84*55mm尺寸；
Ø 元器件国产。
产品规格
表1 产品规格表
项目 | 描述 | |
处理器 | CPU | 瑞芯微RK3568四核处理器，主频2.0GHz，集成 Mali G52 2EE图形处理器，支持4K解码和1080P编码 |
内存 | 类型 | 板载DDR4，标配4GB |
存储 | FLASH | 板载SPI NOR FLASH，容量64MB |
EMMC | 板载工业级EMMC64GB，支持128GB | |
COM-E接口 | USB | 1路USB3.0_HOST（可选SATA3.0） 2路USB2.0_HOST 1路USB2.0_OTG(可选USB3.0_HOST) |
SATA | 2路SATA3.0接口(USB3.0_HOST复用SATA1，PCIE2.1复用SATA2) | |
PCIE | 默认配置为2路PCI-E 3.0x1可选1路PCI-E3.0x2 1路PCI-E2.1x1，可选SATA3.0 | |
网络 | 2路千兆网口（YT8511）；其中1路可选RGMII（3.3V） | |
串口 | 4路TTL串口 | |
显示 | 默认1路单通道LVDS，可选单通道MIPI，支持1920*1080分辨率，或者可选EDP输出(2560x1600）； 1路HDMI显示接口，支持4K显示(4096*2304)； | |
I2C | 1路I2C | |
SPI | 1路SPI（可选1路CAN2.0） | |
CAN | 2路CAN2.0，多3路CAN2.0,支持CAN 2.0B协议 | |
Audio | 标准MIC输入、Headphone-out以及SPK音频接口 SPK接口支持单通道1.3W | |
GPIO | 12路GPIO，可选GPI或者GPO | |
接口 | MIPI输入接口 | 支持1路MIPI_CSI； 板对板连接器TXGA FBB04004_F系列 |
调试口 | 调试串口，单片机串口，CPU_ejtag | |
电源 | 类型 | 标准DC5V/ 12V输入，支持DC 4.5~20V宽压输入 |
上电模式 | 支持来电自启动AT模式； 可选按键触发上电ATX模式 | |
待机模式 | 支持 | |
功耗 | 2W~6W（空闲模式2W，内存满压力测试6W以内） | |
物理参数 | 尺寸（W×D） | 84mm×55mm（MINI COM-E模块） |
环境适应性 | 商业级 | 工作温度：0℃～50℃, 5～95% RH，不凝结 |
存储温度：-20℃～70℃, 5～95% RH，不凝结 | ||
宽温级 | 工作温度：-20℃～60℃, 5～95% RH，不凝结 | |
存储温度：-40℃～70℃, 5～95% RH，不凝结 | ||
工业级 | 工作温度：-40℃～70℃, 5～95% RH，不凝结 | |
存储温度：-55℃～85℃, 5～95% RH，不凝结 | ||
特殊工业级 | 工作温度：-43℃～85℃, 5～95% RH，不凝结 | |
存储温度：-55℃～85℃, 5～95% RH，不凝结 | ||
IO复用功能说明
IO复用说明
序号 | 模块默认功能 | 功能复用1 | 功能复用2 | 说明 |
1. | GBE0 | —— | —— | |
2. | 2*PCIE3.0 | —— | —— | |
3. | CAN0 | I2C1 | —— | 内核调整 |
4. | CAN2 | I2C4 | —— | |
5. | SD | UART6 | —— | 内核调整 |
6. | USB2.0_2/3 | —— | —— | |
7. | UART3/4/7/8 | —— | —— | |
8. | GBE1 | GMAC1 | UART1/9 | 内核、BOM调整 |
9. | I2C3 | —— | —— | |
10. | USB3.0_HOST0 | USB2.0_OTG | —— | 默认uboot启动之前为OTG，启动后为HOST |
11. | USB3.0_HOST1 | SATA3.0_1 | —— | 内核调整 |
12. | 1*PCIE2.0 | SATA3.0_2 | —— | 内核调整 |
13. | LVDS | 单通道MIPI | EDP | 内核、BOM调整 |
14. | SPI3 | CAN1 | UART9 | 内核调整 |
15. | HDMI1.4/2.0 | —— | —— | |
16. | 12*GPIO | —— | —— |

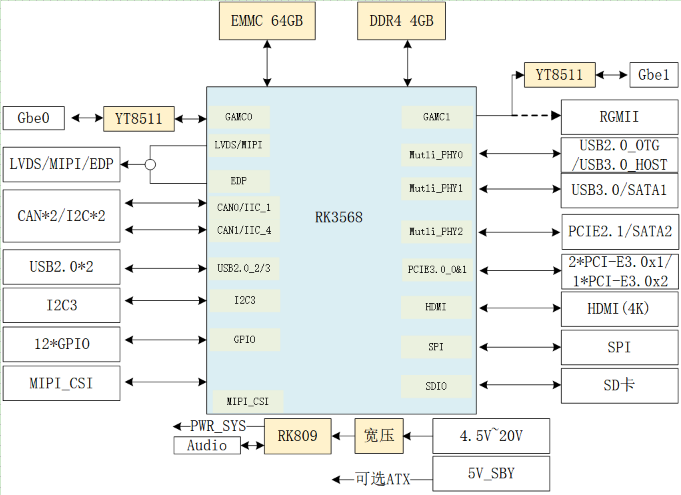

产品功能框架
外观视图

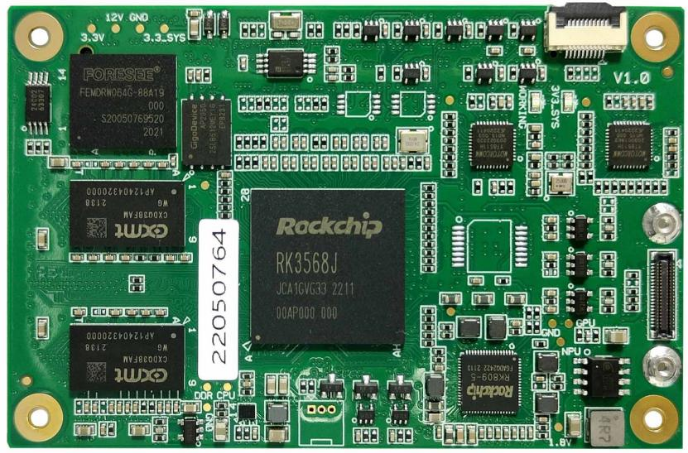

模块正面视图

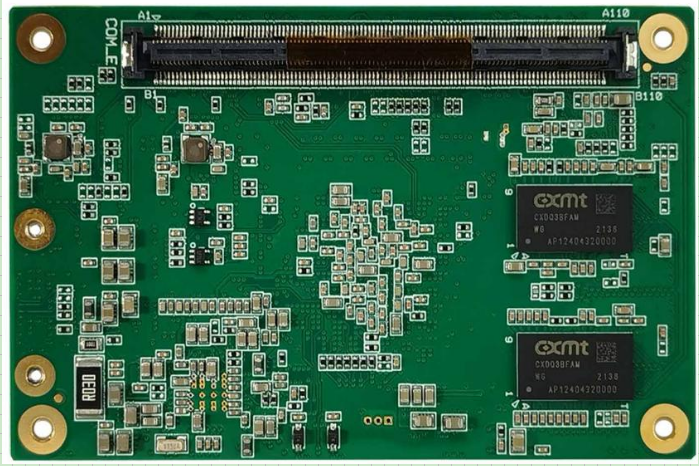

模块背面视图

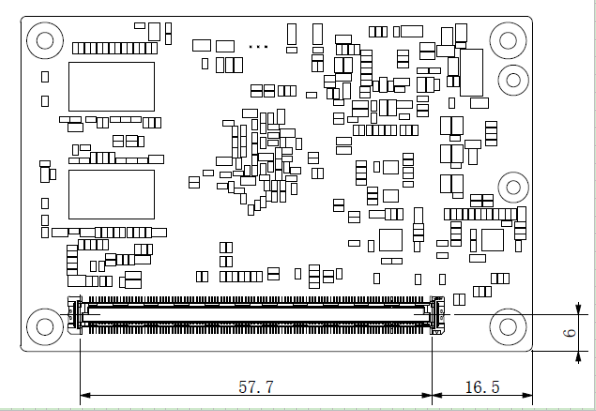

结构尺寸
引脚定义
COM-E模块定义
表3 COM-E模块定义
SMRC_3568_A PIN定义 | ||
PIN | ROW A | ROW B |
1 | GND (FIXED) | GND (FIXED) |
2 | GBE0_MDI3- | GBE0_LED_ACT# |
3 | GBE0_MDI3+ | GBE1_MDI0+/GMAC1_TXD0/UART9_TX |
4 | GBE0_LINK100# | GBE1_MDI0-/GMAC1_RXD0 |
5 | GBE0_LINK1000# | GBE1_MDI1+/GMAC1_TXD1/UART9_RX |
6 | GBE0_MDI2- | GBE1_MDI1-/GMAC1_RXD1 |
7 | GBE0_MDI2+ | GBE1_MDI2+/GMAC1_TXD2/UART1_TX |
8 | GBE0_LINK# | GBE1_MDI2-/GMAC1_RXD2 |
9 | GBE0_MDI1- | GBE1_MDI3+/GMAC1_TXD3/UART1_RX |
10 | GBE0_MDI1+ | GBE1_MDI3-/GMAC1_RXD3 |
11 | GND (FIXED) | GND (FIXED) |
12 | GBE0_MDI0- | PWRBTN# |
13 | GBE0_MDI0+ | I2C3_SCL |
14 | MIC1_INP | I2C3_SDA |
15 | MB_PWREN | MIC1_INN |
16 | USB3_OTG0_SSTXP/SATA0_TXP | USB3_HOST1_SSTXP/SATA1_TXP |
17 | USB3_OTG0_SSTXN/SATA0_TXN | USB3_HOST1_SSTXN/SATA1_TXN |
18 | DEBUG_RXD | SPKN_OUT |
19 | USB3_OTG0_SSRXP/SATA0_RXP | USB3_HOST1_SSRXP/SATA1_RXP |
20 | USB3_OTG0_SSRXN/SATA0_RXN | USB3_HOST1_SSRXN/SATA1_RXN |
21 | GND (FIXED) | GND (FIXED) |
22 | CAN0_TX/I2C1_SCL | USB_OTG_PWREN |
23 | CAN0_RX/I2C1_SDA | USB_HOST_PWREN |
24 | DEBUG_TXD | EXT_EN |
25 | CAN2_TX/I2C4_SCL | I2S1_SDI0(禁用) |
26 | CAN2_RX/I2C4_SDA | I2S1_SDI1 |
27 | GBE1_LED_ACT# | SPKP_OUT |
28 | SATA2_ACT_LED | I2S1_MCLK（禁用） |
29 | SDMMC0_D0/UART6_TX | I2S1_SCLK_TX（禁用） |
30 | SDMMC0_D1/UART6_RX | I2S1_LRCK_TX（禁用） |
31 | GND (FIXED) | GND (FIXED) |
32 | GBE1_LINK100# | PWM7_IR/GPIO0_C6_d |
33 | GBE1_LINK1000# | I2C4_SCL/GPIO4_B3_d |
34 | SDMMC0_D2 | I2C4_SDA/GPIO4_B2_d |
35 | SDMMC0_D3 | GMAC1_TXCLK |
36 | GMAC1_RXCTL | I2S1_SDO0(禁用) |
37 | GMAC1_TXCTL | GMAC1_RXCLK |
38 | GMAC1_INT | GMAC1_RSTn |
39 | SDMMC0_CMD | GMAC1_MDC |
40 | SDMMC0_CLK | GMAC1_MDIO |
41 | GND (FIXED) | GND (FIXED) |
42 | GBE1_LINK# | LCD_EN |
43 | VCC3V3_SD | LCD_RST |
44 | SDMMC0_DET | VCC_RTC |
45 | USB2_HOST2_DM | USB2_HOST3_DM |
46 | USB2_HOST2_DP | USB2_HOST3_DP |
47 | UART3_TX | HPL_OUT |
48 | UART3_RX | HP_SNS |
49 | UART4_TX | SYS_RESET# |
50 | UART4_RX | HPR_OUT |
51 | GND (FIXED) | GND (FIXED) |
52 | USB3_OTG0_ID | USB3_HOST1_DP |
53 | USB3_OTG0_VBUSDET | USB3_HOST1_DM |
54 | GPI0/GPIO3_A2_d | GPO1/GPIO3_B5_d |
55 | USB3_OTG0_DP | PCIE30_REFCLKP_IN |
56 | USB3_OTG0_DM | PCIE30_REFCLKN_IN |
57 | GND (FIXED) | GPO2/GPIO3_C2_d |
58 | UART8_TX | UART7_TX |
59 | UART8_RX | UART7_RX |
60 | GND (FIXED) | GND (FIXED) |
61 | PCIE30_TX1P | PCIE30_RX1P |
62 | PCIE30_TX1N | PCIE30_RX1N |
63 | GPI1/GPIO3_A3_d | GPO3/GPIO3_C3_d |
64 | PCIE30_TX0P | PCIE30_RX0P |
65 | PCIE30_TX0N | PCIE30_RX0N |
66 | GND (FIXED) | PCIE30x2_WAKEn |
67 | GPI2/GPIO3_A4_d | PCIE30x1_WAKEn |
68 | PCIE20_TXP/SATA2_TXP | PCIE20_RXP/SATA2_RXP |
69 | PCIE20_TXN/SATA2_TXN | PCIE20_RXN/SATA2_RXN |
70 | GND (FIXED) | GND (FIXED) |
71 | EDP_TX2+/LVDS_A0+/MIPI_DSI_TX0_D0P | HDMITX_SCL |
72 | EDP_TX2-/LVDS_A0-/MIPI_DSI_TX0_D0N | HDMITX_SDA |
73 | EDP_TX1+/LVDS_A1+/MIPI_DSI_TX0_D1P | HDMI_TXD2P |
74 | EDP_TX1-/LVDS_A1-/MIPI_DSI_TX0_D1N | HDMI_TXD2N |
75 | EDP_TX0+/LVDS_A2+/MIPI_DSI_TX0_D2P | HDMI_TXD1P |
76 | EDP_TX0-/LVDS_A2-/MIPI_DSI_TX0_D2N | HDMI_TXD1N |
77 | LVDS/EDP/MIPI_TX0_PWREN | HDMI_TXD0P |
78 | LVDS_A3+/MIPI_DSI_TX0_D3P | HDMI_TXD0N |
79 | LVDS_A3-/MIPI_DSI_TX0_D3N | LVDS_BL_PWREN |
80 | GND (FIXED) | GND (FIXED) |
81 | EDP_TX3+/LVDS_A_CK+/MIPI_DSI_TX0_CLKP | HDMI_TX_CLKP |
82 | EDP_TX3-/LVDS_A_CK-/MIPI_DSI_TX0_CLKN | HDMI_TX_CLKN |
83 | EDP_AUX+/ LVDS_I2C_CK | LCD0_BL_PWM1 |
84 | EDP_AUX-/ LVDS_I2C_DAT | VCC_5V_SBY |
85 | GPI3/GPIO3_A5_d | VCC_5V_SBY |
86 | HDMITX_CEC | VCC_5V_SBY |
87 | EDP_HPD | VCC_5V_SBY |
88 | PCIE20_REFCLKP | Recovery |
89 | PCIE20_REFCLKN | HDMI_TX_HPD |
90 | GND (FIXED) | GND (FIXED) |
91 | SPI3_CS0/SATA0_ACT_LED/UART9_RX | MIPI_DSI_TX1_D0P |
92 | SPI3_MISO/SATA1_ACT_LED/UART9_TX | MIPI_DSI_TX1_D0N |
93 | GPO0/GPIO3_A6_d | MIPI_DSI_TX1_D1P |
94 | SPI3_CLK/CAN1_RX | MIPI_DSI_TX1_D1N |
95 | SPI3_MOSI/CAN1_TX | MIPI_DSI_TX1_D2P |
96 | PCIE20_WAKEn | MIPI_DSI_TX1_D2N |
97 | PCIE20_PERSTn | MIPI_DSI_TX1_D3P |
98 | PCIE30x2_PERSTn | MIPI_DSI_TX1_D3N |
99 | PCIE30x1_PERSTn | LCD1_BL_PWM5 |
100 | GND (FIXED) | GND (FIXED) |
101 | PCIE20_PRSNT | MIPI_DSI_TX1_CLKP |
102 | PCIE30x2_PRSNT | MIPI_DSI_TX1_CLKN |
103 | PCIE30x1_PRSNT | MIPI_TX1_PWREN |
104 | VCC_12V（4.5~20V） | VCC_12V（4.5~20V） |
105 | VCC_12V（4.5~20V） | VCC_12V（4.5~20V） |
106 | VCC_12V（4.5~20V） | VCC_12V（4.5~20V） |
107 | VCC_12V（4.5~20V） | VCC_12V（4.5~20V） |
108 | VCC_12V（4.5~20V） | VCC_12V（4.5~20V） |
109 | VCC_12V（4.5~20V） | VCC_12V（4.5~20V） |
110 | GND (FIXED) | GND (FIXED) |
注：B25,B28,B29,B30,B36默认板载音频接口占用，若做其他接口用，需调整内核
MIPI_CSI接口
信号定义如下：（连接器型号：TXGA_FBB04004-F40S1003K6M）
表4 MIPI_CSI接口定义
PIN脚 | 信号定义 | PIN脚 | 信号定义 |
1 | GND | 2 | GND |
3 | MIPI_CSI_RX_D0P | 4 | MIPI_CSI_RX_D2P |
5 | MIPI_CSI_RX_D0N | 6 | MIPI_CSI_RX_D2N |
7 | GND | 8 | GND |
9 | MIPI_CSI_RX_D1P | 10 | MIPI_CSI_RX_D3P |
11 | MIPI_CSI_RX_D1N | 12 | MIPI_CSI_RX_D3N |
13 | GND | 14 | GND |
15 | MIPI_CSI_RX_CLK0P | 16 | MIPI_CSI_RX_CLK1P |
17 | MIPI_CSI_RX_CLK0N | 18 | MIPI_CSI_RX_CLK1N |
19 | VDD_1V2_DVP | 20 | VDD_1V2_DVP |
21 | MIPI_CAM0_RST | 22 | MIPI_CAM1_RST |
23 | VCC_1V8_DVP | 24 | VCC_1V8_DVP |
25 | MIPI_CAM0_PDN | 26 | MIPI_CAM1_PDN |
27 | VCC2V8_AVDD_DVP | 28 | VCC2V8_AVDD_DVP |
29 | CIF_CLKOUT | 30 | REFCLK_OUT |
31 | GND | 32 | GND |
33 | NC | 34 | NC |
35 | NC | 36 | NC |
37 | GND | 38 | GND |
39 | GND | 40 | GND |
订货信息
序号 | 订货型号 | 规格描述 | 备注 |
1 | SMRC_3568_ASH | 商业级：4GB内存，64GB EMMC，工作温度：0°C~+50°C | |
2 | SMRC_3568_ASHW | 宽温级：4GB内存，64GB EMMC，工作温度：-20°C~+60°C | |
3 | SMRC_3568_ASHI | 普通工业级：4GB内存，64GB EMMC，工作温度：-40°C~+70°C | |
4 | SMRC_3568_ASHS | 特殊工业级：4GB内存，64GB EMMC，工作温度：-43°C~+85°C | |
1 | SMRC_3568_AS2H | 商业级：4GB内存，128GB EMMC，工作温度：0°C~+50°C | |
2 | SMRC_3568_AS2HW | 宽温级：4GB内存，128GB EMMC，工作温度：-20°C~+60°C | |
3 | SMRC_3568_AS2HI | 普通工业级：4GB内存，128GB EMMC，工作温度：-40°C~+70°C | |
4 | SMRC_3568_AS2HS | 特殊工业级：4GB内存，128GB EMMC，工作温度：-43°C~+85°C |
出货配套表清单
订购SMRC_3568_A系列模块，出货配套清单如下表，清单外物料需要单独订购说明，直接联系众达科技相关业务人员。
序号 | 品名 | 数量 | 单位 | 备注 |
1 | SMRC_3568_A*模块 | 1 | 块 | 标配 |
2 | 散热器 | 1 | 个 | 选配，含导热垫 |
3 | 三组合螺钉，公制2.5x12mm | 4 | 个 | 选配 |
4 | CBCE_TYPE10_H底板 | 1 | 块 | 选配 |
5 | 配套光盘（用户手册、软件开发、底板设计辅助资料） | 1 | 张 | 首次订购标配 |
6 | 装箱清单 | 1 | 张 | 标配 |
