产品概述
模块基于瑞芯微RK3588M(车规级)高性能8核处理器实现，RK3588M为瑞芯微性能的通用型SoC，集成4个Cortex-A76和4个Cortex-A55处理器，主频≥2.0GHz；内部支持独立的NEON协处理器；CPU内置了多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264/H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。
集成高性能Mali-G610 GPU，完全兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2；内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，运算能力高达6TOPS。
模块为标准mini COMe尺寸84mm*55mm，标配板载LPDDR4 8GB，支持16GB，板载64GB EMMC，可选128GB和256GB。显示输出接口支持2路4通道MIPI接口，1路标准的HDMI接口；显示输入接口支持2路4通道MIPI_CSI接口（可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路X2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口，2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，10路GPIO。
模块支持Linux系统，支持适配银河麒麟V10等国产操作系统，典型功耗8W；模块采用全表贴、产化设计，具有性能高、功耗低、体积小等特点，满足宽温工作环境。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：选用RK3588M 8核处理器，主频≥2.0GHz，高性能Mali-G610 GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GB EMMC，支持256GB；
² 显示：2路4通道MIPI输出、1路HDMI，支持4K@60Hz；
² 网络：支持2路千兆网口；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口；
² USB：1路USB3.0_HOST，1路Type-C，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；10路GPIO；
² 4.5V～16V宽电压输入；
² 支持特殊工业级-43℃~85℃工作温度；
² 标准Mini COM-E尺寸84*55mm；
² 元器件国产。
产品规格
规格信息
表1产品技术规格表
项目 | 描述 | |
处理器 | CPU | 4 x Cortex-A76（≥2.0GHz）+ 4 x Cortex-A55（≥ 1.7GHz） |
GPU | 4 x Mali-G610（max freq 1GHz） | |
NPU | 6TOPS(INT8)、Support INT4/INT8/INT16/FP16 | |
视频编解码 | 解码 | 8K@30fps H.264 |
编码 | 8K@30fps H.265/H.264 | |
内存 | 类型 | 板载LPDDR4，标配8GB，可选16GB |
存储 | EMMC | 板载工业级EMMC 64GB，可选128GB、256GB |
SATA | 标配1路SATA3.0接口 | |
COM-E接口 | USB | 1路USB3.0_HOST、1路Type-C; 2路USB2.0_HOST |
PCIE | 标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1 | |
网络 | 2路千兆网口 | |
串口 | 4路TTL串口，其中1路为TTL调试串口 | |
显示输出 | 默认支持同时2路异显或者同显 2路4通道MIPI，支持分辨率4K@60Hz 1路HDMI接口，支持4K@60Hz 1路TYPEC转DP接口 | |
MIPI_CSI | 1路4lane MIPI CSI | |
I2C | 1独立路I2C | |
SPI | 1路SPI | |
CAN | 2路CAN2.0 | |
Audio | 1路标准I2S | |
GPIO | 10路GPIO | |
摄像头 | MIPI_CSI | 1路4lane摄像头接口（独立连接器） |
扩展存储 | TF | 1路TF卡接口（独立连接器） |
电源 | 类型 | 标准DC5V/ 12V输入，支持DC 4.5~16V宽压输入 |
上电模式 | 支持来电自启动AT模式 可选按键触发上电ATX模式 | |
待机唤醒模式 | 支持 | |
功耗 | 空闲模式4W，内存满压力测试10W | |
物理参数 | 尺寸（W×D） | 84mm×55mm（MINI COM-E模块） |
环境适应性 | 商业级 | 工作温度：0℃～60℃, 5～95% RH，不凝结 |
存储温度：-20℃～70℃, 5～95% RH，不凝结 | ||
宽温级 | 工作温度：-20℃～70℃, 5～95% RH，不凝结 | |
存储温度：-40℃～80℃, 5～95% RH，不凝结 | ||
工业级 | 工作温度：-40℃～80℃, 5～95% RH，不凝结 | |
存储温度：-50℃～85℃, 5～95% RH，不凝结 | ||
特殊工业级 | 工作温度：-43℃～85℃, 5～95% RH，不凝结 | |
存储温度：-50℃～85℃, 5～95% RH，不凝结 | ||

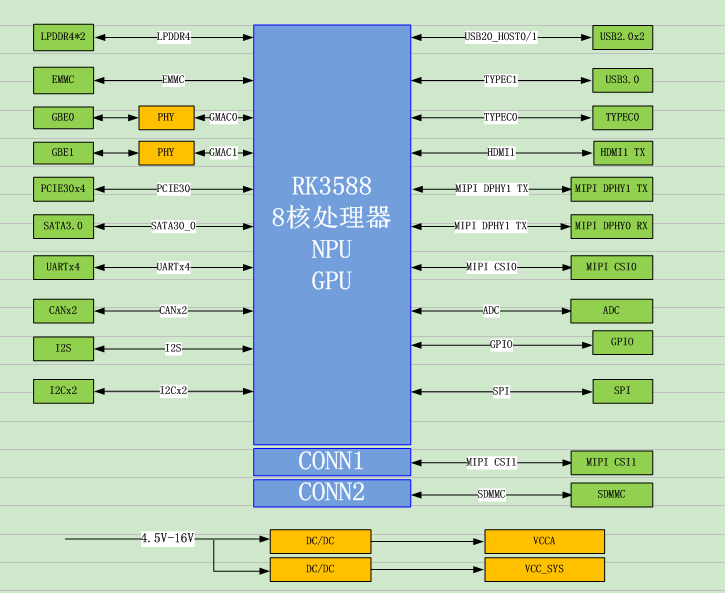

产品框架图
IO复用功能说明
表2 IO复用说明
序号 | 模块默认功能 | 功能复用1 | 功能复用2 | 说明 |
1. | GBE0/1 | —— | —— | |
2. | SATA3.0 | —— | —— | |
3. | MIPI_CSI0 1*4lane | GPIO*8 | 1*2Lane | 内核调整 |
4. | TYPEC0 | DP | —— | 内核调整 |
5. | USB2.0_0/1 | —— | —— | |
6. | USB3.0 | —— | —— | |
7. | PCIE3.0 x4 | 4*PCIE3.0 x1 | 2*PCIE3.0 x2 | |
8. | MIPI 2路4通道 | —— | 可复用为单通道输出 | |
9. | SPI | GPIO*4 | —— | |
10. | CAN_0/1 | GPIO*4 | —— | |
11. | HDMI | EDP | —— | 内核调整 |
12. | I2S | GPIO*7 | —— | 内核调整 |
13. | UART_0/6/7 | GPIO*6 | —— | 内核调整 |
14. | GPIO(DP/EDP_HPD_1V8) | EDP_HPD | —— |
产品结构
产品外观

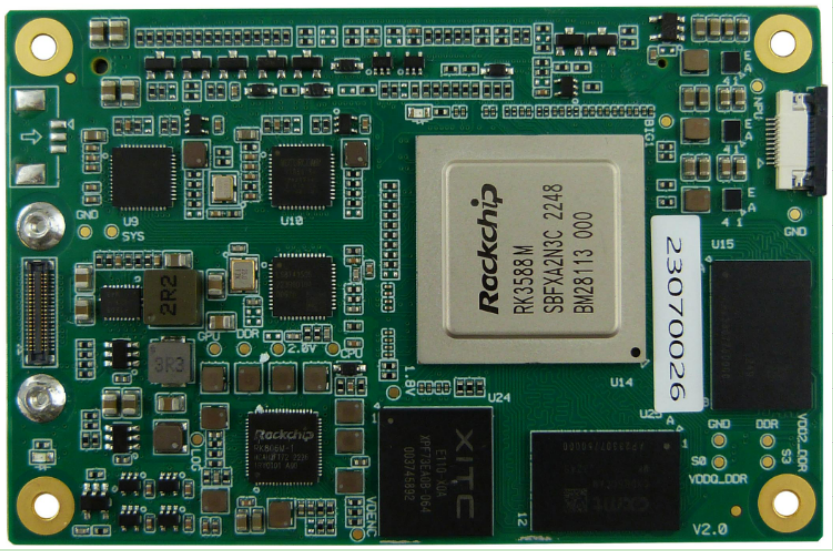

模块正面图

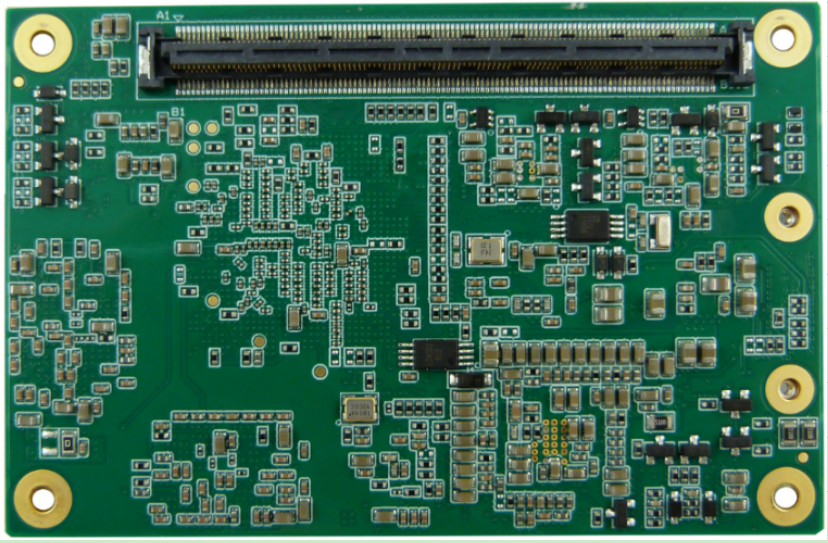

模块背面图
结构尺寸

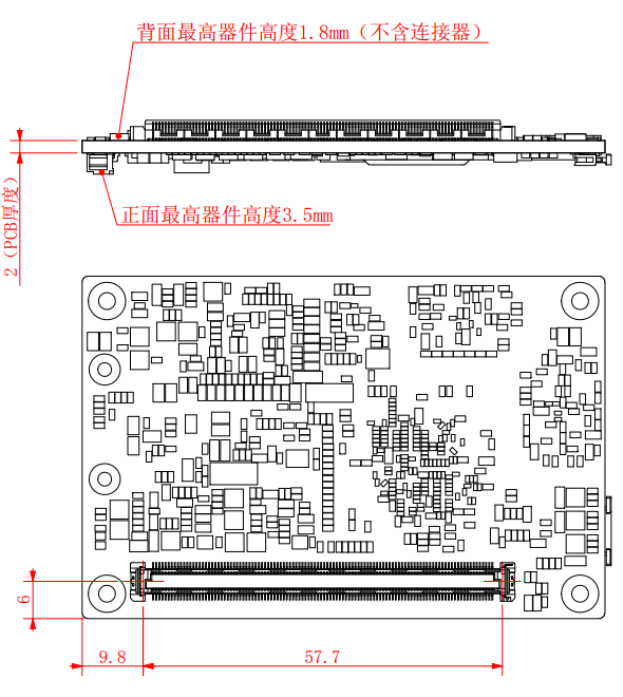

产品外形尺寸图
散热设计

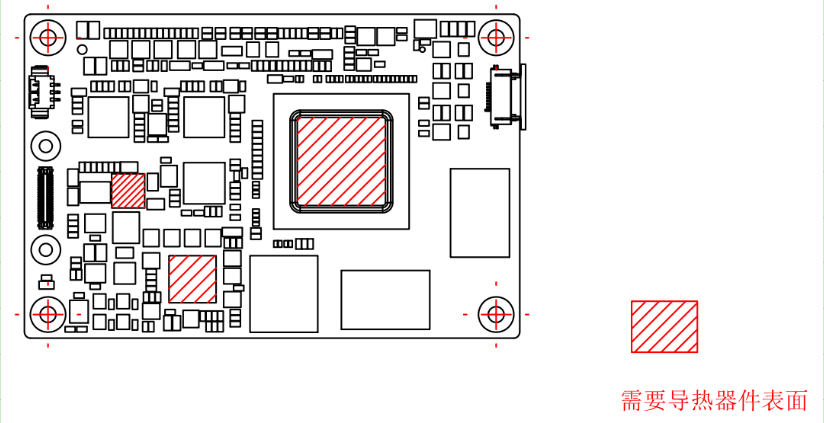

散热器件位置图
产品电气接口
接口列表
表3电气接口列表
序号 | 位号 | 接口功能类型 | 接口连接器厂商型号 | 备注 |
1 | CN1 | SDMMC | 特思嘉 FFC05008-10SBB124W5M | |
2 | CN2 | MIPI_CSI1 | 特思嘉 FBB04004-F40S1003K6M | |
3 | MD1 | COM-E信号 | 尼加特A21-1220-0601-01C |
接口布

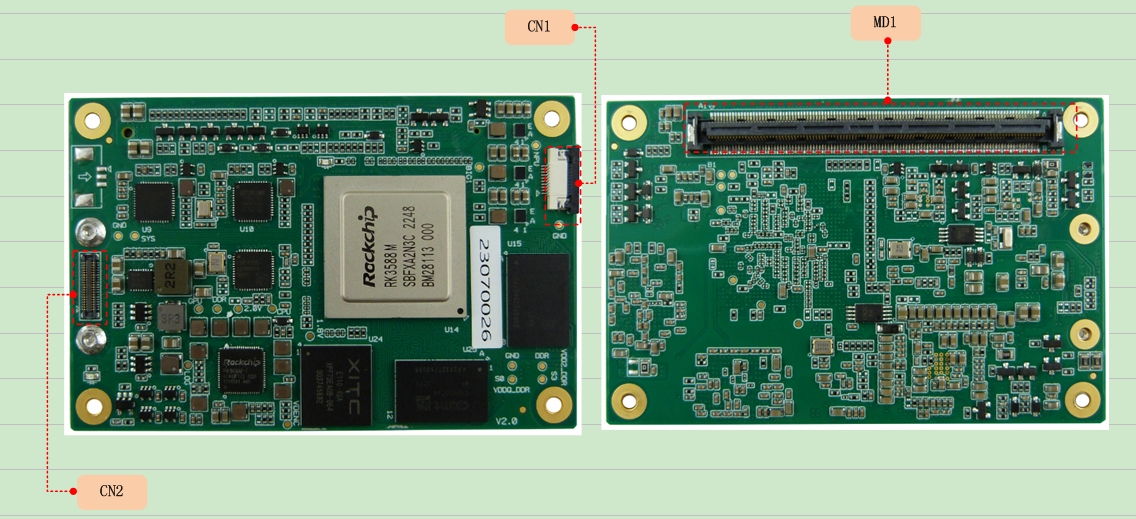

接口布图
MIPI_CSI1接口定义
连接器型号：FBB04004-F40S1003K6M
对端连接器：FBB04004-M40S1003K6M
表4 MIPI_CSI1接口定义
引脚号 | 信号定义 | 引脚号 | 信号定义 |
1 | GND | 2 | GND |
3 | GND | 4 | NC |
5 | MIPI_CSI1_PWREN_H_1V8 | 6 | MIPI_CSI1_PWREN_H_1V8_RSVD |
7 | MIPI_CSI1_RST_L_1V8 | 8 | MIPI_CSI1_RST_L_1V8_RSVD |
9 | MIPI_CSI1_PDN_H_1V8 | 10 | MIPI_CSI1_PDN_H_1V8_RSVD |
11 | GND | 12 | GND |
13 | MIPI_CAM3_CLKOUT_3V3 | 14 | MIPI_CAM4_CLKOUT_3V3 |
15 | GND | 16 | GND |
17 | I2C4_SDA_M2_3V3 | 18 | GPIO1_C4_1V8 |
19 | I2C4_SCL_M2_3V3 | 20 | GPIO1_D5_1V8 |
21 | GND | 22 | GND |
23 | MIPI_CSI1_RX_D2P | 24 | MIPI_CSI1_RX_D0P |
25 | MIPI_CSI1_RX_D2N | 26 | MIPI_CSI1_RX_D0N |
27 | GND | 28 | GND |
29 | MIPI_CSI1_RX_D3P | 30 | MIPI_CSI1_RX_D1P |
31 | MIPI_CSI1_RX_D3N | 32 | MIPI_CSI1_RX_D1N |
33 | GND | 34 | GND |
35 | MIPI_CSI1_RX_CLK1P | 36 | MIPI_CSI1_RX_CLK0P |
37 | MIPI_CSI1_RX_CLK1N | 38 | MIPI_CSI1_RX_CLK0N |
39 | GND | 40 | GND |
SDMMC接口定义
连接器型号：FFC05008-10SBB124W5M（0.5mm间距，下接触）
表5 SDMMC接口定义
引脚号 | 信号定义 | 备注 |
1 | SDMMC_D0 | |
2 | SDMMC_D1 | |
3 | SDMMC_D2 | |
4 | SDMMC_D3 | |
5 | SDMMC_CMD | |
6 | GND | |
7 | SDMMC_CLK | |
8 | GND | |
9 | SD_DET# | |
10 | SDMMC_PWREN_3V3 |
COM-E接口定义
连接器型号：A21-1220-0601-01C
对端连接器：A21-2220-0601-01C
表6 COM-E接口定义
TYPE10 A | SMRC_3588_B Row A | SMRC_3588_B Row B | TYPE10 B |
A1 | GND | GND | B1 |
A2 | GBE0_P3_N | GBE0_LED_ACT#_3V3 | B2 |
A3 | GBE0_P3_P | GBE1_P3_P | B3 |
A4 | GBE1_LED_LINK#_3V3 | GBE1_P3_N | B4 |
A5 | GBE1_LED_ACT#_3V3 | GBE1_P2_P | B5 |
A6 | GBE0_P2_N | GBE1_P2_N | B6 |
A7 | GBE0_P2_P | GBE1_P1_P | B7 |
A8 | GBE0_LED_LINK#_3V3 | GBE1_P1_N | B8 |
A9 | GBE0_P1_N | GBE1_P0_P | B9 |
A10 | GBE0_P1_P | GBE1_P0_N | B10 |
A11 | GND | GND | B11 |
A12 | GBE0_P0_N | PWRON_L_KEY_4V0 | B12 |
A13 | GBE0_P0_P | MIPI_CSI0_RX_CLK0P | B13 |
A14 | MIPI_CAM2_CLKOUT_3V3 | MIPI_CSI0_RX_CLK0N | B14 |
A15 | MB_PWREN_H_3V3 | MIPI_CSI0_PWREN_H_1V8 | B15 |
A16 | SATA30_0_TXP | MIPI_CSI0_RX_D0P | B16 |
A17 | SATA30_0_TXN | MIPI_CSI0_RX_D0N | B17 |
A18 | MIPI_TE0_1V8/GPIO3_B2 | MIPI_CSI0_RST_L_1V8 | B18 |
A19 | SATA30_0_RXP | MIPI_CSI0_RX_D1P | B19 |
A20 | SATA30_0_RXN | MIPI_CSI0_RX_D1N | B20 |
A21 | GND | GND | B21 |
A22 | POWER_OFF# | MIPI_CSI0_PDN_H_1V8 | B22 |
A23 | VDC_INPUT | MIPI_CAM1_CLKOUT_3V3 | B23 |
A24 | MIPI_CSI0_PWREN_H_1V8_RSVD | MB_PGOOD_1V8 | B24 |
A25 | MIPI_CSI0_RX_D2P | TYPEC0_SSTX1P | B25 |
A26 | MIPI_CSI0_RX_D2N | TYPEC0_SSTX1N | B26 |
A27 | MIPI_CSI0_RST_L_1V8_RSVD | I2C2_SDA_M0_3V3 | B27 |
A28 | SATA0_ACT_LED_M1_3V3 | I2C2_SCL_M0_3V3 | B28 |
A29 | MIPI_CSI0_RX_D3P | TYPEC0_SSRX1P | B29 |
A30 | MIPI_CSI0_RX_D3N | TYPEC0_SSRX1N | B30 |
A31 | GND | GND | B31 |
A32 | CAN2_TX_M1_3V3 | SPK_CTL_H/GPIO4_B0_3V3 | B32 |
A33 | CAN2_RX_M1_3V3 | TYPEC0_SSTX2P | B33 |
A34 | CAN1_TX_M1_3V3 | TYPEC0_SSTX2N | B34 |
A35 | CAN1_RX_M1_3V3 | TYPEC5V_PWREN_3V3 | B35 |
A36 | TYPEC1_SSRX1N | TYPEC0_SSRX2P | B36 |
A37 | TYPEC1_SSRX1P | TYPEC0_SSRX2N | B37 |
A38 | MIPI_CSI0_PDN_H_1V8_RSVD | CC_INT_L/GPIO0_D3_3V3 | B38 |
A39 | TYPEC1_SSTX1N | TYPEC0_AUXP | B39 |
A40 | TYPEC1_SSTX1P | TYPEC0_AUXM | B40 |
A41 | GND | GND | B41 |
A42 | TYPEC1_OTG_DM | TYPEC0_OTG_DM | B42 |
A43 | TYPEC1_OTG_DP | TYPEC0_OTG_DP | B43 |
A44 | I2C3_SCL_M0_1V8 | I2C3_SDA_M0_1V8 | B44 |
A45 | USB20_HOST1_DM | USB20_HOST0_DM | B45 |
A46 | USB20_HOST1_DP | USB20_HOST0_DP | B46 |
A47 | VCC_RTC | V+/RECOVERY_KEY_1V8 | B47 |
A48 | EXCD0_PERST#_1V8 | V-_KEY_1V8 | B48 |
A49 | PCIE30X4_PRSTN_3V3 | RESET_L_KEY_1V8 | B49 |
A50 | I2S0_MCLK_1V8 | CB_RESET#_1V8 | B50 |
A51 | GND | GND | B51 |
A52 | I2S0_SCLK_1V8 | I2S0_SDO0_1V8 | B52 |
A53 | I2S0_LRCK_1V8 | I2S0_SDI0_1V8 | B53 |
A54 | GPIO4_A5_3V3 | PWM15/GPIO1_C6_1V8 | B54 |
A55 | PCIE30_REFCLK1_P | I2C7_SCL_M0_CODEC_1V8 | B55 |
A56 | PCIE30_REFCLK1_N | I2C7_SDA_M0_CODEC_1V8 | B56 |
A57 | GND | GPIO4_C0_3V3 | B57 |
A58 | PCIE30_PORT1_TX1P | PCIE30_PORT1_RX1P | B58 |
A59 | PCIE30_PORT1_TX1N | PCIE30_PORT1_RX1N | B59 |
A60 | GND | GND | B60 |
A61 | PCIE30_PORT1_TX0P | PCIE30_PORT1_RX0P | B61 |
A62 | PCIE30_PORT1_TX0N | PCIE30_PORT1_RX0N | B62 |
A63 | GPIO4_A6_3V3 | GPIO4_C1_3V3 | B63 |
A64 | PCIE30_PORT0_TX1P | PCIE30_PORT0_RX1P | B64 |
A65 | PCIE30_PORT0_TX1N | PCIE30_PORT0_RX1N | B65 |
A66 | GND | WAKE0#_3V3 | B66 |
A67 | GPIO4_A7_3V3 | SARADC_VIN3_KEY | B67 |
A68 | PCIE30_PORT0_TX0P | PCIE30_PORT0_RX0P | B68 |
A69 | PCIE30_PORT0_TX0N | PCIE30_PORT0_RX0N | B69 |
A70 | GND | GND | B70 |
A71 | MIPI_DPHY1_TX_D0P | MIPI_DPHY0_TX_D0P | B71 |
A72 | MIPI_DPHY1_TX_D0N | MIPI_DPHY0_TX_D0N | B72 |
A73 | MIPI_DPHY1_TX_D1P | MIPI_DPHY0_TX_D1P | B73 |
A74 | MIPI_DPHY1_TX_D1N | MIPI_DPHY0_TX_D1N | B74 |
A75 | MIPI_DPHY1_TX_D2P | MIPI_DPHY0_TX_D2P | B75 |
A76 | MIPI_DPHY1_TX_D2N | MIPI_DPHY0_TX_D2N | B76 |
A77 | LVDS_VDD_EN_3V3 | MIPI_DPHY0_TX_D3P | B77 |
A78 | MIPI_DPHY1_TX_D3P | MIPI_DPHY0_TX_D3N | B78 |
A79 | MIPI_DPHY1_TX_D3N | LCD_BKLT_EN_3V3 | B79 |
A80 | GND | GND | B80 |
A81 | MIPI_DPHY1_TX_CLKP | MIPI_DPHY0_TX_CLKP | B81 |
A82 | MIPI_DPHY1_TX_CLKN | MIPI_DPHY0_TX_CLKN | B82 |
A83 | I2C1_SCL_M4_1V8 | LCD_BKLT_CTRL_3V3 | B83 |
A84 | I2C1_SDA_M4_1V8 | VCC_5V_SBY | B84 |
A85 | GPIO4_B5_3V3 | VCC_5V_SBY | B85 |
A86 | HDMI1_eARC+ | VCC_5V_SBY | B86 |
A87 | HDMI1_eARC-/HPD | VCC_5V_SBY | B87 |
A88 | HDMI1_TX0P_PORT | HDMI1_TX3P_PORT | B88 |
A89 | HDMI1_TX0N_PORT | HDMI1_TX3N_PORT | B89 |
A90 | GND | GND | B90 |
A91 | HDMI1_TX1P_PORT | HDMI_TX1_SCL_M2_3V3 | B91 |
A92 | HDMI1_TX1N_PORT | HDMI_TX1_SDA_M2_3V3 | B92 |
A93 | GPIO4_B7_3V3 | SPI0_MISO_M1_3V3 | B93 |
A94 | HDMI1_TX2P_PORT | HDMI1_TX_CEC_3V3 | B94 |
A95 | HDMI1_TX2N_PORT | SPI0_MOSI_M1_3V3 | B95 |
A96 | GND | SPI0_CS1_M1_3V3 | B96 |
A97 | UART6_TX_M1_3V3 | SPI0_CLK_M1_3V3 | B97 |
A98 | UART6_RX_M1_3V3 | UART2_TX_M0_3V3 | B98 |
A99 | DP/EDP_HPD_1V8 | UART2_RX_M0_3V3 | B99 |
A100 | GND | GND | B100 |
A101 | UART0_TX_M2_3V3 | UART7_TX_M2_3V3 | B101 |
A102 | UART0_RX_M2_3V3 | UART7_RX_M2_3V3 | B102 |
A103 | I2C0_SCL_M2_3V3 | I2C0_SDA_M2_3V3 | B103 |
A104 | VCC_4.5V-16V | VCC_4.5V-16V | B104 |
A105 | VCC_4.5V-16V | VCC_4.5V-16V | B105 |
A106 | VCC_4.5V-16V | VCC_4.5V-16V | B106 |
A107 | VCC_4.5V-16V | VCC_4.5V-16V | B107 |
A108 | VCC_4.5V-16V | VCC_4.5V-16V | B108 |
A109 | VCC_4.5V-16V | VCC_4.5V-16V | B109 |
A110 | GND | GND | B110 |
