产品概述
本产品是一款小尺寸产化SMARC2.1模块，紧凑型尺寸82mm*50mm，基于瑞芯微旗舰RK3588高性能8核处理器，主频可达2.2GHz，集成4个Cortex-A76和4个Cortex-A55处理器、1个MPli-G610 MC4 GPU、1个NPU处理单元，具备H.264/H.265编解码、6TOPS AI算力；模块具备高性能配置，板载LPDDR48GB内存，支持16GB，板载64GB EMMC，可选128GB和256GB。
模块支持314引脚金手指，适配标准MXM3连接器，具备丰富通用的IO接口。显示输出支持1路4通道 MIPI接口，2路标准HDMI（可选EDP）接口；显示输入支持2路MIPI_CSI接口（1路4lane,1路2lane,可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路x2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口（可选DP），2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，5路GPIO（其他接口可复用）。
模块元器件全部选用国产厂商，操作系统支持国产桌面系统银河麒麟V10和国产实时系统翼辉信息SylixOS，满足软硬件国产化的应用需求，可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：RK3588 8核处理器，主频2.2GHz，高性能MPli-G610GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GBEMMC，支持256GB；
² 显示：输出部分，1路4通道MIPI输出、2路HDMI（可选EDP），支持4K@60Hz，1路DP接口（与TYPE-C复用）；输入：1路4lane MIPI_CSI,1路2lane MIPI_CSI,1路HDMI_IN；
² 网络：支持2路千兆网口，支持光/电combo；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口（复用PCIE2.0）；
² USB：1路USB3.0_HOST，1路Type-C0，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；5路GPIO；
² 标准DC5V供电，电压输入范围4.5~15V，具备较强的供电适应性；
² 标准SMARC模块紧凑型尺寸82mm×50mm；
² 元器件国产；
² 操作系统国产化，支持国产桌面系统或国产实时系统。
产品规格
规格信息
产品规格表
项目 | 规格描述 | |
处理器 | CPU | 4 x Cortex-A76（max freq 2.2GHz）+4 x Cortex-A55（max freq 1.8GHz） |
GPU | 4 x Mali-G610（max freq 1GHz） 兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2OpenCL 3.0，OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1 | |
NPU | 6TOPS(INT8)、Support INT4/INT8/INT16/FP16 | |
视频编解码 | 解码 | 8K@30fps H.264 8K@60fps VP9、H.265、MVC、AVS2 4K@60fps AV1 1080p@60fps MPEG-2、MPEG-1、VC-1、VP8 |
编码 | 8K@30fps H.265/H.264 | |
内存 | 类型 | 板载LPDDR4，标配8GB，可选16GB |
存储 | EMMC | 板载工业级EMMC 64GB，可选128GB、256GB |
SATA | 标配1路SATA3.0接口 | |
IO接口（314P金手指） | USB | 1路USB3.0_HOST、1路Type-C; 2路USB2.0_HOST |
PCIE | 标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1 | |
网络 | 2路千兆网口,支持光/电配置，默认为电口配置 | |
串口 | 4路TTL串口（其中2路支持4线，1路为TTL调试串口） | |
显示输出 | 支持同时4路异显 1路4laneMIPI，支持分辨率4K@60Hz 2路HDMI（可选EDP）接口，支持4K@60Hz 1路DP接口（与TYPE-C复用） | |
显示输入 | 1路4lane MIPI CSI； 1路2ane MIPI CSI； 1路HDMI_IN； | |
I2C | 1独立路I2C | |
SPI | 1路SPI | |
CAN | 2路CAN2.0 | |
Audio | 1路标准I2S | |
GPIO | 5路GPIO | |
电源 | 类型 | 标准DC5V输入，兼容DC12V输入，支持DC 4.5~15V宽压适应性输入 |
上电模式 | 支持来电自启动AT模式和按键触发上电ATX模式 | |
待机唤醒模式 | 支持 | |
功耗 | 空闲模式6W，满载功耗10W | |
物理参数 | 尺寸（W×D） | 82mm×50mm（SMARC模块） |
环境适应性 | 商业级 | 工作温度：0℃～60℃, 5～95% RH，不凝结 |
存储温度：-20℃～70℃, 5～95% RH，不凝结 | ||
宽温级 | 工作温度：-20℃～70℃, 5～95% RH，不凝结 | |
存储温度：-40℃～75℃, 5～95% RH，不凝结 | ||
工业级 | 工作温度：-40℃～80℃, 5～95% RH，不凝结 | |
存储温度：-55℃～85℃, 5～95% RH，不凝结 | ||

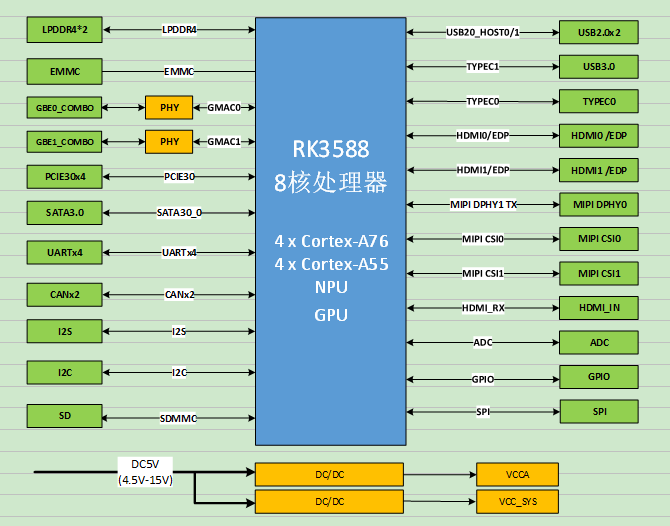

产品框架图
产品框架图
IO复用功能说明
IO复用说明
序号 | 模块默认功能 | 功能复用1 | 功能复用2 | 说明 |
1. | GBE0/1 | —— | —— | |
2. | SATA3.0 | PCIE2.0 | —— | 内核调整 |
3. | MIPI_CSI0 2lane | GPIO*6 | GPIO*4+UART3 | 内核调整 |
4. | MIPI_CSI1 4lane | GPIO*4 | —— | 内核调整 |
5. | TYPEC0 | USB 3.0 HOST | DP 4lane | 内核调整 |
6. | USB3.0 HOST | —— | —— | |
7. | USB2.0 HOST | |||
8. | PCIE3.0 x4 | 4*PCIE3.0 x1 | 2*PCIE3.0 x2+serdes*2 | 内核调整 |
9. | MIPI4lane | GPIO*3 | 可复用为单通道输出 | 内核调整 |
10. | HDMI0 | DP0 | —— | |
11. | DP1 | HDMI0 | —— | |
12. | SP1*1 | GPIO*4 | —— | 内核调整 |
13. | CAN*2 | GPIO*4 | —— | 内核调整 |
14. | I2S*1 | GPIO*7 | —— | 内核调整 |
15. | HDMI_RX | GPIO*4 | —— | 内核调整 |
16. | UART*4 | UART*1+10GPIO | UART*1+8GPIO+2CAN | UART2不能复用 |
产品结构
产品外观

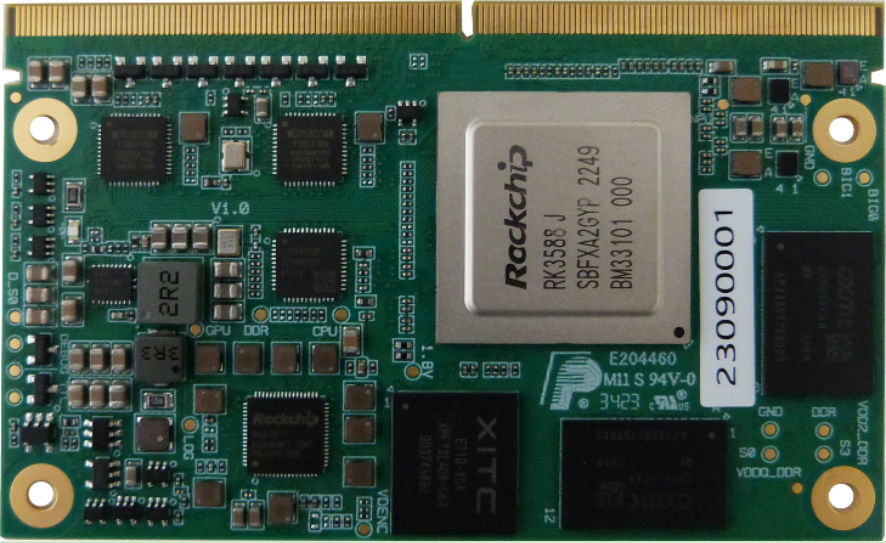

模块正面图
模块背面图
结构尺寸
产品外形尺寸图
散热设计

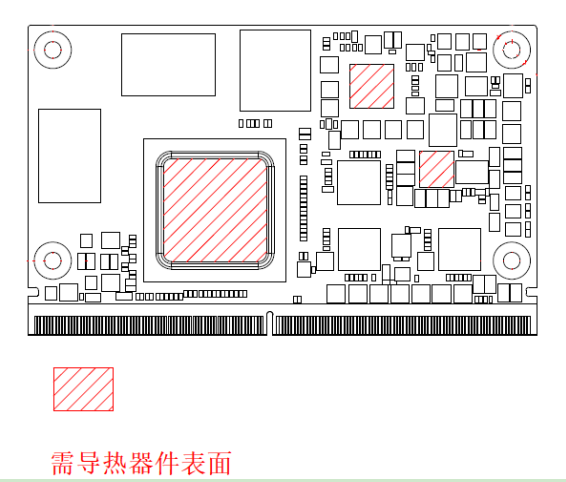

散热器件位置图
产品电气接口
SMARC接口定义如下表；
SMARC接口定义表
PIN | Signal | PIN | Signal |
P1 | SMB_ALERT_1V8# | S1 | I2C5_SCL_M0_1V8 |
P2 | GND | S2 | I2C5_SDA_M0_1V38 |
P3 | MIPI_CSI1_RX_CLK0P | S3 | GND |
P4 | MIPI_CSI1_RX_CLK0N | S4 | MIPI_CAM1_CLKOUT_1V8 |
P5 | NC | S5 | I2C3_SCL_M0_1V8 |
P6 | NC | S6 | MIPI_CAM2_CLKOUT_1V8 |
P7 | MIPI_CSI1_RX_D0P | S7 | I2C3_SDA_M0_1V8 |
P8 | MIPI_CSI1_RX_D0N | S8 | MIPI_CSI0_RX_CLK0P |
P9 | GND | S9 | MIPI_CSI0_RX_CLK0N |
P10 | MIPI_CSI1_RX_D1P | S10 | GND |
P11 | MIPI_CSI1_RX_D1N | S11 | MIPI_CSI0_RX_D0P |
P12 | GND | S12 | MIPI_CSI0_RX_D0N |
P13 | MIPI_CSI1_RX_D2P | S13 | GND |
P14 | MIPI_CSI1_RX_D2N | S14 | MIPI_CSI0_RX_D1P |
P15 | GND | S15 | MIPI_CSI0_RX_D1N |
P16 | MIPI_CSI1_RX_D3P | S16 | GND |
P17 | MIPI_CSI1_RX_D3N | S17 | GBE1_P0_P |
P18 | GND | S18 | GBE1_P0_N |
P19 | GBE0_P3_N | S19 | GBE1_LED_LINK100#_3V3 |
P20 | GBE0_P3_P | S20 | GBE1_P1_P |
P21 | GBE0_LINK100#_3V3 | S21 | GBE1_P1_N |
P22 | GBE0_LINK1000#_3V3 | S22 | GBE1_LED_LINK1000#_3V3 |
P23 | GBE0_P2_N | S23 | GBE1_P2_P |
P24 | GBE0_P2_P | S24 | GBE1_P2_N |
P25 | GBE0_LED_ACT#_3V3 | S25 | GND |
P26 | GBE0_P1_N | S26 | GBE1_P3_P |
P27 | GBE0_P1_P | S27 | GBE1_P3_N |
P28 | NC | S28 | GND |
P29 | GBE0_P0_N | S29 | PCIE30_PORTD_TX1P/SERDES_0_TX+ |
P30 | GBE0_P0_P | S30 | PCIE30_PORTD_TX1N/SERDES_0_TX- |
P31 | NC | S31 | GBE1_LED_ACT#_3V3 |
P32 | GND | S32 | PCIE30_PORTD_RX1P/SERDES_0_RX+ |
P33 | SDMMC0_WP_3V3 | S33 | PCIE30_PORTD_RX1N/SERDES_0_RX- |
P34 | SDMMC0_CMD | S34 | GND |
P35 | SD_DET#_1V8 | S35 | PCIE30_REFCLKD_P |
P36 | SDMMC0_CLK | S36 | PCIE30_REFCLKD_N |
P37 | SDMMC0_PWREN_3V3 | S37 | NC |
P38 | GND | S38 | I2S0_MCLK_1V8 |
P39 | SDMMC0_D0 | S39 | I2S0_LRCK_1V8 |
P40 | SDMMC0_D1 | S40 | I2S0_SDO0_1V8 |
P41 | SDMMC0_D2 | S41 | I2S0_SDI0_1V8 |
P42 | SDMMC0_D3 | S42 | I2S0_SCLK_1V8 |
P43 | SPI2_CS0_M1_1V8 | S43 | NC |
P44 | SPI2_CLK_M1_1V8 | S44 | NC |
P45 | SPI2_MOSI_M1_1V8 | S45 | NC |
P46 | SPI2_MOSI_M1_1V8 | S46 | NC |
P47 | GND | S47 | GND |
P48 | SATA30_0_TXP | S48 | I2C7_SCL_M0_1V8 |
P49 | SATA30_0_TXN | S49 | I2C7_SDA_M0_1V8 |
P50 | GND | S50 | HDMI_RX_SCL_M1_1V8 |
P51 | SATA30_0_RXP | S51 | HDMI_RX_SDA_M1_1V8 |
P52 | SATA30_0_RXN | S52 | HDMI_RX_CLKP |
P53 | GND | S53 | HDMI_RX__CLKN |
P54 | NC | S54 | SATA0_ACT_LED_M1_3V3 |
P55 | NC | S55 | HDMI_RX_D0P |
P56 | VCC5V_HDMIRX_PORT | S56 | HDMI_RX_D0N |
P57 | HDMI_RX_HPDOUT_M1_1V8 | S57 | HDMI_RX_D1P |
P58 | HDMI_RX_CEC_M1_1V8 | S58 | HDMI_RX_D1N |
P59 | GND | S59 | HDMI_RX_D2P |
P60 | USB20_HOST0_DP | S60 | HDMI_RX_D2N |
P61 | USB20_HOST0_DM | S61 | GND |
P62 | NC | S62 | TYPEC0_SSTX1P |
P63 | NC | S63 | TYPEC0_SSTX1N |
P64 | NC | S64 | GND |
P65 | USB20_HOST1_DP | S65 | TYPEC0_SSRX1P |
P66 | USB20_HOST1_DP | S66 | TYPEC0_SSRX1N |
P67 | NC | S67 | GND |
P68 | GND | S68 | TYPEC0_OTG_DP |
P69 | TYPEC1_OTG_DP | S69 | TYPEC0_OTG_DM |
P70 | TYPEC1_OTG_DM | S70 | GND |
P71 | USB2_EN_3V3 | S71 | TYPEC1_SSTX1P |
P72 | VCC_5V_SBY | S72 | TYPEC1_SSTX1N |
P73 | VDC_INPUT | S73 | GND |
P74 | USB3_EN_3V3 | S74 | TYPEC1_SSRX1P |
S75 | TYPEC1_SSRX1N | ||
P75 | EXCD0_PERST#_1V8 | ||
P76 | NC | S76 | NC |
P77 | NC | S77 | NC |
P78 | NC | S78 | PCIE30_PORTC_RX0P/SERDES_1_RX+ |
P79 | GND | S79 | PCIE30_PORTC_RX0N/SERDES_1_RX- |
P80 | PCIE30_REFCLKC_P | S80 | GND |
P81 | PCIE30_REFCLKC_N | S81 | PCIE30_PORTC_TX0P/SERDES_1_TX+ |
P82 | GND | S82 | PCIE30_PORTC_TX0N/SERDES_1_TX- |
P83 | PCIE30_REFCLKA_P | S83 | GND |
P84 | PCIE30_REFCLKA_N | S84 | PCIE30_REFCLKB_P |
P85 | GND | S85 | PCEI30_REFCLKB_N |
P86 | PCIE30_PORTA_RX0P | S86 | GND |
P87 | PCIE30_PORTA_RX0N | S87 | PCIE30_PORTB_RX1P |
P88 | GND | S88 | PCIE30_PORTB_RX1N |
P89 | PCIE30_PORTA_TX0P | S89 | GND |
P90 | PCIE30_PORTA_TX0N | S90 | PCIE30_PORTB_TX1P |
P91 | GND | S91 | PCIE30_PORTB_TX1N |
P92 | HDMI0_TX2P_PORT/ EDP_TX0_D2P | S92 | GND |
P93 | HDMI0_TX2N_PORT/ EDP_TX0_D2N | S93 | NC |
P94 | GND | S94 | NC |
P95 | HDMI0_TX1P_PORT/ EDP_TX0_D1P | S95 | HDMITX1_CEC_M0_1V8 |
P96 | HDMI0_TX1N_PORT/ EDP_TX0_D1N | S96 | NC |
P97 | GND | S97 | NC |
P98 | HDMI0_TX0P_PORT/ EDP_TX0_D0P | S98 | HDMITX0_CEC_M0_1V8 |
P99 | HDMI0_TX0N_PORT/ EDP_TX0_D0N | S99 | TYPEC0_SSRX2P |
P100 | GND | S100 | TYPEC0_SSRX2N |
P101 | HDMI0_TX3P_PORT/ EDP_TX0_D3P | S101 | GND |
P102 | HDMI0_TX3N_PORT/ EDP_TX0_D3N | S102 | TYPEC0_SSTX2P |
P103 | GND | S103 | TYPEC0_SSTX2N |
P104 | HDMI0_TX_SBDN/ EDP_TX0_AUXN/HPD | S104 | NC |
P105 | HDM0_TX_SBDP/EDP_TX0_AUXP | S105 | DP0_AUXP/TYPEC0_AUXP |
P106 | HDMI_TX0_SDA_M0_1V8 | S106 | DP0_AUXM/TYPEC0_AUXN |
P107 | HDMI_TX0_SCL_M0_1V8 | S107 | GPIO4_A3/LCD1_BKLT_EN_1V8 |
P108 | MIPI_CSI0_PWREN_H_1V8 | S108 | HDMI1_TX_SBDP/EDP_TX1_AUXP |
P109 | MIPI_CSI1_PWREN_H_1V8 | S109 | HDMI1_TX_SBDN/EDP_TX1_AUXN/HPD |
P110 | MIPI_CSI0_RST_L_1V8 | S110 | GND |
P111 | MIPI_CSI1_RST_L_1V8 | S111 | HDMI1_TX0P_PORT/EDP_TX1_D0P |
P112 | MIPI_CSI1_PDN_H_1V8 | S112 | HDMI1_TX0N_PORT/EDP_TX1_D0N |
P113 | MIPI_CSI0_PDN_H_1V8 | S113 | EDP_HPD_1V8 |
P114 | GPIO2_B4_1V8 | S114 | HDMI1_TX1P_PORT/EDP_TX1_D1P |
P115 | GPIO2_B5_1V8 | S115 | DHMI1_TX1N_PORT/EDP_TX1_D1N |
P116 | GPIO2_C3_1V8 | S116 | GPIO3_A6/LCD1_VDD_EN_1V8 |
P117 | GPIO2_C5_1V8 | S117 | HDMI1_TX2P_PORT/DEP_TX1_D2P |
P118 | GPIO3_B7_1V8 | S118 | HDMI1_TX2N_PORT/DEP_TX1_D2N |
P119 | GPIO0_D3/CC_INT#1V8 | S119 | GND |
P120 | GND | S120 | HDMI1_TX3P_PORT/DEP_TX1_D3P |
P121 | I2C6_SCL_M0_1V8 | S121 | HDMI1_TX3N_PORT/DEP_TX1_D3N |
P122 | I2C6_SDA_M0_1V8 | S122 | GPIO3_B6/LCD1_BKLT_PWM_1V8 |
P123 | HDMI_TX1_SCL_M1_1V8 | S123 | SARADC_VIN3_KEY |
P124 | HDMI_TX1_SDA_M1_1V8 | S124 | GND |
P125 | NC | S125 | MIPI_DPHY0_TX_D0P |
P126 | CB_RESET#_1V8 | S126 | MIPI_DPHY0_TX_D0N |
P127 | RESET_L_KEY_1V8 | S127 | GPIO1_D5/LCD0_BKLT_EN_1V8 |
P128 | PWRON_L_KEY_4V0 | S128 | MIPI_DPHY0_TX_D1P |
P129 | UART8_TX_M0_1V8 | S129 | MIPI_DPHY0_TX_D1N |
P130 | UART8_RX_M0_1V8 | S130 | GND |
P131 | UART8_RTS#_M0_1V8 | S131 | MIPI_DPHY0_TX_D2P |
P132 | UART8_CTS#_M0_1V8 | S132 | MIPI_DPHY0_TX_D2N |
P133 | GND | S133 | GPIO1_C4/LCD0_VDD_EN_1V8 |
P134 | UART2_TX_M0_1V8 | S134 | MIPI_DPHY0_TX_CLKP |
P135 | UART2_RX_M0_1V8 | S135 | MIPI_DPHY0_TX_CLKN |
P136 | UART9_TX_M1_1V8 | S136 | GND |
P137 | UART9_RX_M1_1V8 | S137 | MIPI_DPHY0_TX_D3P |
P138 | UART9_RTS#_M1_1V8 | S138 | MIPI_DPHY0_TX_D3N |
P139 | UART0_CTS#_M1_1V8 | S139 | I2C1_SCL_M4_1V8 |
P140 | UART0_TX_M0_1V8 | S140 | I2C1_SDA_M4_1V8 |
P141 | UART0_RX_M0_1V8 | S141 | GPIO1_C6/LCD0_BKLT_PWM_1V8 |
P142 | GND | S142 | V-_KEY_1V8 |
P143 | CAN0_TX_M0_1V8 | S143 | GND |
P144 | CAN0_RX_M0_1V8 | S144 | NC |
P145 | CAN2_TX_M1_1V8 | S145 | NC |
P146 | CAN2_RX_M1_1V8 | S146 | WAKE0#_3V3 |
P147 | VDD_IN | S147 | VCC_RTC |
P148 | VDD_IN | S148 | NC |
P149 | VDD_IN | S149 | NC |
P150 | VDD_IN | S150 | NC |
P151 | VDD_IN | S151 | NC |
P152 | VDD_IN | S152 | NC |
P153 | VDD_IN | S153 | MB_PWREN_H_3V3 |
P154 | VDD_IN | S154 | NC |
P155 | VDD_IN | S155 | V+/RECOVERY_KEY_1V8 |
P156 | VDD_IN | S156 | NC |
- | - | S157 | POWER_OFF# |
- | - | S158 | GND |
