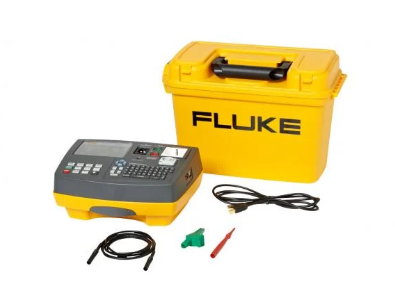

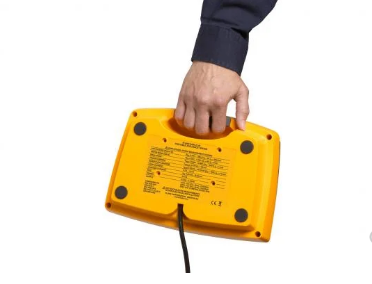

产品规格: Fluke 6500-2 电器安规测试仪
| 技术指标 | ||
| 测试技术指标 | 显示范围的准确度指义为±(%读数+字数)，适用于23 °C ±5 °C、≤75% RH时。 | |
| 0 °C至18 °C及28 °C至40 °C时，准确度指标每°C降低( 0.1 x准确度指标)。 | ||
| 量程符合EN61557-1: 1997、EN61557-2: 1997、EN61557-4: 1997、EN61557-6: 1997、DIN VDE0404-2中规定的服务操作误差要求。 | ||
| 通电测试 | 测试指示反向L-N，缺少PE，并测量电源电压和频率。 | |
| 显示范围 | 90 V 至 264 V | |
| 准确度 @ 50 Hz | ±(2% + 3 个字) | |
| 分辨率 | 0.1 V | |
| 输入阻抗 | > 1 MΩ // 2.2 nF | |
| 输入电源电压： | 264 V | |
| 接地连接测试 (Rpe) | 显示范围 | 0至19.99 Ω |
| 准确度(接地测试调零之后) | ±(5% + 4 个字) | |
| 分辨率 | 0.01 Ω | |
| 测试电流 | 200 mA AC -0% +40%，1.99 Ω 10 A AC ±20%，25 mΩ @ 230 V | |
| 开路电压 | > 4 V AC、< 24 V AC | |
| 接地测试调零 | 多可减去1.99 Ω | |
| 绝缘测试(Riso) | 显示范围 | 0至299 MΩ |
| 准确度 | ±(5% + 2 个字) ，0.1 至 300 MΩ | |
| 分辨率 | 0.01 MΩ (0 至 19.99 MΩ) 0.1 MΩ (20 至 199.9 MΩ) 1 MΩ (200 至 299 MΩ) | |
| 测试电压 | 500 V DC -0% + 25% @ 500 kΩ负载，或者 250 V dc -0% +25% @ 250 kΩ 负载 | |
| 测试电流 | > 1 mA @ 500 kΩ 负载，< 15 mA @ 0 Ω | |
| 自动放电时间 | < 0.5 s，1 μF | |
| 容性负载 | 操作高达1 μF | |
| 接触电流测试 | 显示范围 | 0至1.99 mA，AC |
| 准确度 | ±(4% + 2 个字) | |
| 分辨率 | 0.01 mA | |
| 内部电阻 (通过探头) | 2 kΩ | |
| 测量方法 | 探头* | |
| 替代漏电流测试 | 显示范围 | 0至19.99 mA，AC |
| 准确度 | ±(2.5% + 3 个字) | |
| 分辨率 | 0.01 mA | |
| 测试电压 | 100 V AC ±20% | |
| 负载/漏泄测试：负载电流 | 显示范围 | 0 A至13 A |
| 准确度 | ±(4% + 2 个字) | |
| 分辨率 | 0.1 A* | |
| 负载/漏泄电流测试: 负载功率 | 显示范围 230 V电源 | 0.0 VA 至 3.2 kVA |
| 准确度 | ±(5% + 3 个字) | |
| 分辨率 | 1 VA (0 至 999 VA)，0.1 kVA (>1.0 kVA)* | |
| 负载/漏泄电流测试: 漏泄电流 | 显示范围 | 0至19.99 mA |
| 准确度 | ±(4% + 4 个字) | |
| 分辨率 | 0.01 mA* | |
| PELV测试 | 准确度 @ 50 Hz | ±(2% + 3 个字) |
| 过载保护 | 300 V rms | |
| 报警门限 | 25 V rms | |
| RCD测试：脱扣电流 | 操作误差 | ±10% |
| 标称值 | 30 mA | |
| 准确度 | ±5% | |
| RCD测试：脱扣时间 | 标准要求 | 61557第6章；额定测试电流允差为0%至+10% |
| 操作误差 | ±10% | |
| RCD类型 | 交流通用30 mA | |
| 显示范围 | 310 ms | |
| 分辨率 | 0.1 ms | |
| 准确度 | 3 ms | |
| 脱扣时间限值@ (30 mA) | 300 ms | |
| 脱扣时间限值@500% (150 mA) | 40 ms | |
| *被测电器通过市电电源供电。 | ||
| 环境指标 | |
| 工作温度 | 0 至 40 °C |
| 相对湿度 | 非凝结 <10 °C |
| 95%，10 至 30 °C | |
| 75%，30 至 40 °C | |
| 安全性指标 | |
| 安全等级 | 符合EN61010-1第三版要求 |
| CAT II、300 V，污染等级2 | |
| 机械及通用技术指标 | ||
| 尺寸(长x宽x高) | 200 x 275 x 114 mm | |
| 重量 | 3.13 kg | |
| 电源 | 230 V +10% -15%，50 Hz ±2 Hz或(仅限6500-2：110V +10% -15%，50 Hz ±2 Hz) | |
| 功耗(测试仪) | 13 W 典型(待机) 60 W ， 25A接地测试期间 | |
| 储存 | 温度 | -10 至 60 °C |
| 腐蚀 | 70 °C @ 95% Rh，多5 天 | |
| 工作海拔 | 0至2000 m | |
| 密封 | IP-40 (外壳)，IP-20 (连接器) | |
| EMC | 符合EN61326-1标准，便携式 | |
| EMI抗扰性 | 3 V/m | |
