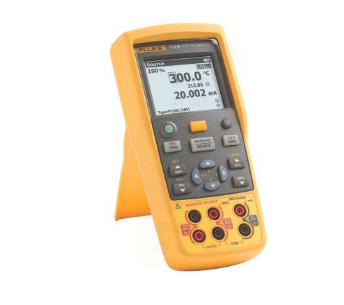

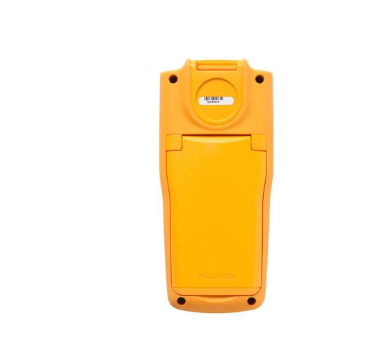

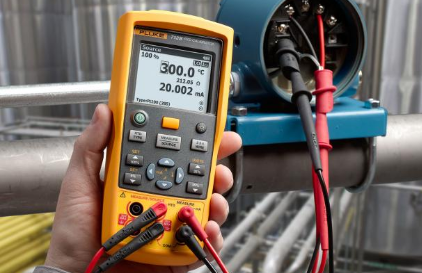

产品规格: Fluke 712C 热电阻校准仪
| 通用技术指标 | ||||||
| 任何端子和接地之间或任何两端子之间施加的电压 | 30 V | |||||
| 工作温度 | -10 °C 至 50 °C | |||||
| 存放温度 | -30 °C 至 60 °C | |||||
| 工作海拔 | 2000 米 | |||||
| 储存海拔 | 12000 米 | |||||
| 相对湿度（无冷凝时的相对工作湿度） | 无冷凝 | |||||
| 90%（10 °C 至 30 °C） | ||||||
| 75%（30 °C 至 40 °C） | ||||||
| 45%（40 °C 至 50 °C） | ||||||
| （无冷凝） | ||||||
| 振动要求 | MIL-T-28800E，2 类 | |||||
| 跌落试验要求 | 1 米 | |||||
| 防护等级 | IEC 60529: IP52 | |||||
| 电磁环境 | IEC 61326-1：便携式 | |||||
| 安全性 | IEC 61010-1， 30 V 接地，污染程度 2 | |||||
| 电源 | 4 节 5 号 NEDA 15A IEC LR6 电池 | |||||
| 尺寸（高 x 宽 x 长） | 52.5 mm x 84 mm x 188.5 mm | |||||
| 重量 | 515 g | |||||
| 直流 mA 测量 | ||||||
| 分辨率 | 0.001 mA | |||||
| 量程 | 0 至 24 mA | |||||
| 准确性（读数百分比 + 计数） | 0.010% + 2 μA | |||||
| 温度系数 | ±（读数的 0.002 % + 量程的 0.002 %）/°C（<18 °C 或 >28 °C） | |||||
| 欧姆测量 | ||||||
| 电阻量程 | 准确性（读数百分比 + 计数） | |||||
| 0.00 Ω 至 400.00 Ω | 0.015% + 0.05 Ω | |||||
| 400.0 Ω 至 4000.0 Ω | 0.015% + 0.5 Ω | |||||
| 注：读数准确性基于 4 线输入。对于 3 线电阻测量，假定全部三根导线都已匹配，在规格上增加 0.05 Ω（0.00 Ω 至 400.00 Ω），0.2 Ω（400.0 Ω 至 4000.0 Ω）。 | ||||||
| 温度系数 | ±（读数的 0.002 % + 量程的 0.002 %）/°C（<18 °C 或 >28 °C） | |||||
| 欧姆输出 | ||||||
| 电阻量程 | 1.0 Ω 至 400.0 Ω | |||||
| 1.00 Ω 至 400.00 Ω | ||||||
| 400.0 Ω 至 1500.0 Ω | ||||||
| 1500.0 Ω 至 4000.0 Ω | ||||||
| 测量设备的励磁电流 | 0.1 mA 至 0.5 mA | |||||
| 0.5 mA 至 3 mA | ||||||
| 0.05 mA 至 0.8 mA | ||||||
| 0.05 mA 至 0.4 mA | ||||||
| 准确性（读数百分比 + 计数） | 0.015% + 0.1 Ω | |||||
| 0.015% + 0.05 Ω | ||||||
| 0.015% + 0.5 Ω | ||||||
| 0.015% + 0.5 Ω | ||||||
| 分辨率 | 0.00 Ω 至 400.00 Ω | 0.01 Ω | ||||
| 400.0 Ω 至 4000.0 Ω | 0.1 Ω | |||||
| 温度系数 | ±（读数的 0.002 % + 量程的 0.002 %）/°C ( <18 °C 或 >28 °C) | |||||
| 支持脉冲式变送器和脉冲时间只有 5 ms 的 PLC | ||||||
| 回路电源 | ||||||
| 开路电压 | 24 V ±10% | |||||
| 负载电路电压 | 小 18 V（电流为 20 mA 时） | |||||
| 温度系数 | ±（读数的 0.002 % + 量程的 0.002 %）/°C ( <18 °C 或 >28 °C) | |||||
| 支持脉冲式变送器和脉冲时间只有 5 ms 的 PLC | ||||||
| RTD 输入和输出 | ||||||
| RTD 类型 (α) | 量程 (°C) | 测量 (°C) | 源 (°C) | |||
| 1 年期 | 2 年期 | 输出电流 | 1 年期 | 2 年期 | ||
| 10Ω Pt(385) | -200 至 100 °C | 1.5 °C | 3 °C | 1 mA | 1.5 °C | 3 °C |
| 100 至 800 °C | 1.8 °C | 3.6 °C | 1 mA | 1.8 °C | 3.6 °C | |
| 50Ω Pt(385) | -200 至 100 °C | 0.4 °C | 0.7 °C | 1 mA | 0.4 °C | 0.7 °C |
| 100 至 800 °C | 0.5 °C | 0.8 °C | 1 mA | 0.5 °C | 0.8 °C | |
| 100 Ω Pt(385) | -200 至 100 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| 100 至 800 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 200 Ω Pt(385) | -200 至 100 °C | 0.2 °C | 0.4 °C | 500 μA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 500 Ω Pt(385) | -200 至 100 °C | 0.3 °C | 0.6 °C | 250 μA | 0.3 °C | 0.6 °C |
| 100 至 630 °C | 0.015% +0.28 °C | 0.03% +0.56 °C | 0.015% +0.28 °C | 0.03% +0.56 °C | ||
| 1000 Ω Pt(385) | -200 至 100 °C | 0.2 °C | 0.4 °C | 250 μA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 100 Ω Pt(3916) | -200 至 100 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 100 Ω Pt(3926) | -200 至 100 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 10 Ω Pt(427) | -100 至 260 °C | 1.5 °C | 3 °C | 1 mA | 1.5 °C | 3 °C |
| 120 Ω Ni(672) | -80 至 260 °C | 0.15 °C | 0.3 °C | 1 mA | 0.15 °C | 0.3 °C |
| 50 Ω Pt(427) | -180 至 200 °C | 0.4 °C | 0.7 °C | 1 mA | 0.4 °C | 0.7 °C |
| 100 Ω Pt(427) | -180 至 200 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| YSI400 | 15 至 50 °C | 0.2 °C | 0.4 °C | 250 μA | 0.2 °C | 0.4 °C |
| 1. 未包括传感器失准。 | ||||||
| 2. 精度：0.1 °C. | ||||||
| 3. 读数准确度是基于 4 线输入。对于 3 线热电阻测量，假定三根热电阻导线全部匹配时，在技术参数中增加 1.0 °C（Pt10 和 Cu10），0.6 °C（Pt50 和 Cu50），0.4 °C（其他热电阻类型）。 | ||||||
| 4.输出模式下的输出准确性基于 0.5 mA 至 3 mA（1.00 Ω 至 400.00 Ω）、0.05 mA 至 0.8 mA（400.0 Ω 至 1500.0 Ω）、0.05 mA 至 0.4 mA（1500.0 Ω 至 4000.0 Ω）、励磁电流（Pt1000 范围下为 0.25 mA）。 | ||||||
| 5.温度系数：±0.05 °C /°C 用于测量，± 0.05 °C /°C（<18 °C 或 >28 °C）用于源输出。 | ||||||
| 6.支持脉冲式变送器和脉冲时间只有 5 ms 的 PLC | ||||||
